多路混气，精准制温：管式炉的技术跃迁

作者:河南鸿炉来源：原创发表时间：2025-12-01 14:45:27

多路混气管式炉是一种能够精确控制多种气体混合比例并实现高温加热的实验与工业设备，广泛应用于材料合成、热处理、化工反应等需要特定气氛环境的场景。以下从核心功能、结构组成、应用领域、技术优势、选型要点五个方面进行详细介绍：

一、核心功能

多路混气管式炉是在传统管式炉基础上，集成多路气体输送、流量控制和混合装置的增强型系统。其核心特征包括：通过多气体流量控制器（MFC）按预设比例混合惰性气体（如氮气、氩气）、还原性气体（如氢气）或反应性气体（如氧气），混合气体通入炉管后，加热系统提供反应所需温度，实现材料在特定气氛下的合成、烧结、退火等工艺。例如，锂电池正极材料磷酸铁锂的合成需在惰性气氛中避免氧化，多路混气管式炉可精准控制氮气与微量氧气的混合比例，确保反应环境稳定。

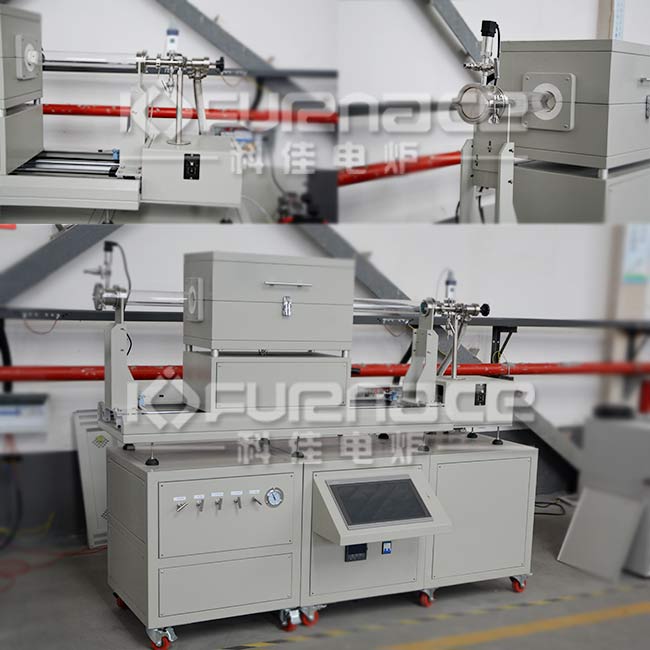

多路混气CVD管式炉点击图片查看更多

二、结构组成

①混气系统：
由混气室、多气体流量控制器、阀门、管道等组成。气体流量控制器通过质量流量计（MFM）或比例阀调节各路气体流量，混合后气体经管道通入炉管。部分设备配备压力传感器，实时监测混气室压力，确保混合气体稳定输送。
②加热系统：
包括发热元件（如硅碳棒、硅钼棒）、温度计（如热电偶）、可编程升温控制器等。发热元件均匀分布在炉管周围，提供辐射热；温度计实时监测炉管内温度，反馈至控制器实现精准控温。可编程设计支持多段升温、降温、保温程序，满足复杂工艺需求。
③炉管与密封结构：
炉管材质需耐高温、耐腐蚀，常用石英玻璃、陶瓷管或耐热钢。密封结构采用氟橡胶O型圈、金属密封法兰或快速卡箍，确保炉管与炉体连接处气密性，防止气体泄漏。部分设备配备真空系统，可抽真空后通入混合气体，实现真空-气氛复合环境。
④控制系统：
以PID调节技术为核心，结合人工智能算法实现温度自整定。操作界面支持多段程序设置，可存储多组工艺参数，方便快速调用。部分设备配备485转换接口，可连接计算机实现远程监控、数据记录与报表生成。

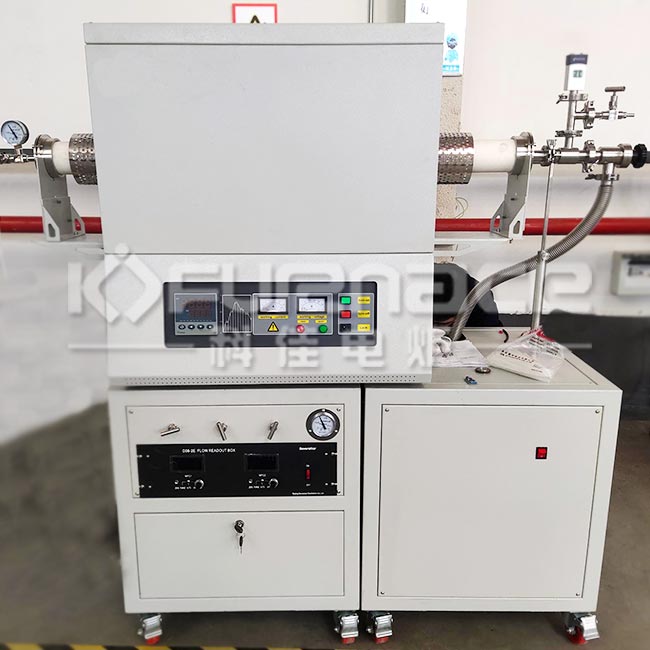

1700℃多路混气管式炉点击图片查看更多

三、应用领域

①新材料研发：
用于纳米材料、陶瓷材料、复合材料的合成与烧结。例如，石墨烯、碳纳米管的化学气相沉积（CVD）需精确控制碳源气体（如甲烷）与载气（如氢气）的混合比例，多路混气管式炉可提供稳定的气氛环境，促进高质量材料生长。
②金属热处理：
实现金属的退火、淬火、回火等工艺。例如，轴承钢淬火需快速升温至850℃后保温2小时，再降温至200℃，多路混气管式炉支持10段温控程序，确保加热曲线精准执行，提升金属性能。
化工生产：
作为反应器用于催化剂制备、有机合成等反应。例如，精细化工中催化剂的负载需在特定气氛下进行，多路混气管式炉可通入反应气体与载气，实现催化剂均匀负载，提高反应效率。
③半导体制造：
用于硅片清洗、氧化、扩散等工艺。例如，光伏硅料提纯需在高温下通入氢气还原杂质，多路混气管式炉可精确控制氢气流量，确保提纯效果。

四、技术优势

①气氛控制精准：
多气体流量控制器可实现气体流量精确调节，混合比例误差≤1%，满足严苛工艺需求。
②温度均匀性高：
采用内嵌式发热元件与进口氧化铝多晶纤维炉膛，温度均匀性≤±5℃，确保材料均匀加热。
③操作安全可靠：
配备超温报警与断电功能，当温度超过设定值时自动切断电源，防止设备损坏；密封结构采用耐高温材料，避免气体泄漏引发安全隐患。
④节能环保：
双层炉壳间风冷系统有效降低炉壳表面温度，减少热量散失；部分设备配备废气回收装置，降低污染物排放。

五、选型要点

①温度范围：
根据工艺需求选择设备最高温度。例如，金属热处理需1200℃以上高温，而新材料合成可能仅需800℃。
②炉管尺寸：
根据工件尺寸选择炉管内径与长度。例如，长条状工件（如硬质合金棒）需选择立式管式炉，炉管内径需大于工件直径10%以上。
③气氛控制精度：
对气氛敏感的工艺（如锂电池材料合成）需选择配备高精度气体流量控制器的设备，确保混合气体比例稳定。
④控温方式：
复杂工艺需选择支持多段编程的控制器，可设置升温、降温、保温时间与温度，简化操作流程。
⑤密封性能：
真空或气氛环境需选择密封结构可靠的设备，如采用KF快速法兰或金属密封法兰的炉型，确保气密性达标。

如需具体型号或技术参数，可提供应用场景进一步咨询。
