钼真空炉的的双层水冷结构详解

作者:河南鸿炉来源：原创发表时间：2025-11-28 10:46:13

钼真空炉（如真空钼丝炉、真空钼带炉）的双层水冷结构是其核心设计之一，通过内外两层水套的协同作用，实现高效散热、精准控温、节能节水，并保护炉体免受高温损坏。以下是对其双层水冷结构的详细解析：

一、钼加热真空炉的结构组成
1、外层水套
①材质：通常采用优质碳钢或不锈钢，确保结构强度与耐腐蚀性。
②功能：快速带走炉体表面热量，降低外壳温度（一般不超过50℃），防止操作人员烫伤，同时减少热量向环境的散失。
③设计特点：外层水套与内层水套之间形成独立的水流通道，水流路径较长，换热效率高。
2、内层水套
①材质：内壁多为304不锈钢抛光处理，减少热辐射损失，提高热效率。
②功能：精准控制炉内温度，避免温度波动对工艺的影响。通过调节水流速度和温度，实现炉内温度的均匀分布。
③设计特点：内层水套与炉膛直接接触，水流路径设计优化，确保热量被高效吸收。
3、中间隔层
①功能：隔离内外层水套，形成独立的水流循环系统，防止水流混合导致控温失效。
②材料：通常采用高强度隔热材料，减少热量传递，提高水冷效率。

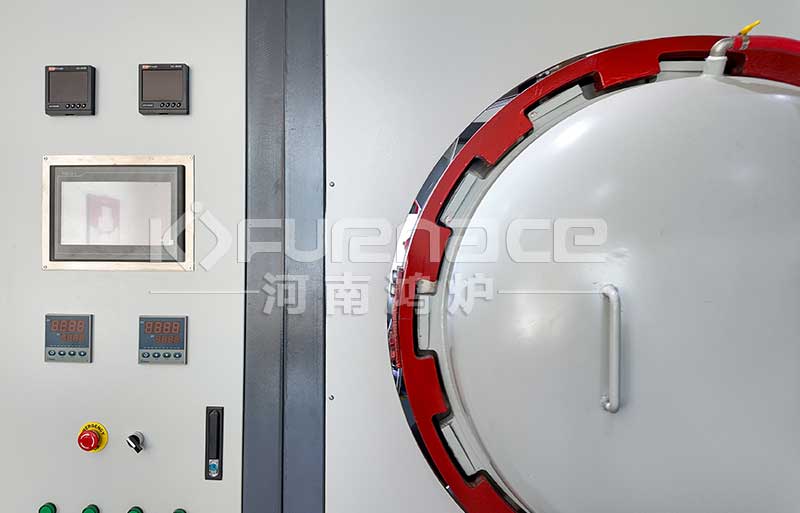

真空钼带炉点击图片查看详情

二、工作原理
1、热量分层捕捉
①高温废气或炉壁热量首先被外层水套吸收，大部分热量通过循环水带走，用于预热原料或供暖（如车间供暖），实现废热回收利用。
②剩余少量热量由内层水套“精细处理”，通过调节水流速度和温度，确保炉内温度稳定。
2、精准控温
①内层水套与温控系统联动，通过热电偶或红外测温仪实时监测炉内温度，配合智能温控算法，自动调节水流速度和温度，实现加热速度、保温温度和冷却速度的精确控制。
②例如，在烧结过程中，内层水套可快速响应温度变化，避免局部过热或欠热，确保产品质量。
3、节能节水
双层设计延长了水流路径，换热效率翻倍，同样的水量能带走更多热量，省水又省电。

三、技术优势
1、高效散热
双层水冷结构比传统单层水冷或气冷系统散热效率更高，可快速降低炉体温度，缩短冷却时间，提高生产效率。
2、精准控温
内层水套的精准控温能力确保炉内温度均匀性（如±5℃），满足高精度工艺需求，如粉末冶金、陶瓷烧结等。
3、节能环保
废热回收利用减少能源浪费，循环水利用率提升30%，符合绿色制造趋势。
4、保护炉体
双层水冷结构有效保护炉体在高温工作状态下不受损坏，延长设备使用寿命。

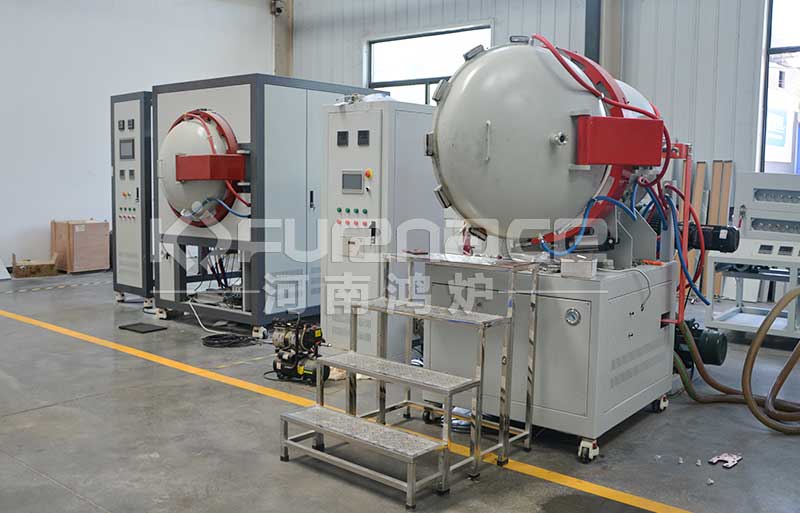

真空钼带炉点击图片查看详情

四、应用场景
双层水冷结构广泛应用于以下钼真空炉类型：
1、真空钼丝炉
①用于金属材料在高真空、高温条件下的退火、钎焊、烧结、除气处理，以及石英材料的脱羟处理。
②发热体为优质高温钼丝，均布在圆周方向上，双层水冷结构确保温度均匀性。
2、真空钼带炉
①利用高纯度钼带作为发热体，在高度真空或保护气氛环境下对材料进行高温热处理（如烧结、退火、钎焊）。
②双层水冷结构配合精密温控系统，实现±5℃的温度均匀性，适用于难熔金属、高性能陶瓷等高要求材料。
3、其他高温真空炉
如真空石墨炉、真空电阻炉等，也可采用双层水冷结构，但需根据发热体材料（如石墨、电阻丝）调整设计参数。

总结：双层水冷设计使钼真空炉可稳定工作在1300-1500℃的高温区间，同时炉体表面温升可控，为高真空热处理、烧结、退火等工艺提供可靠保障。
