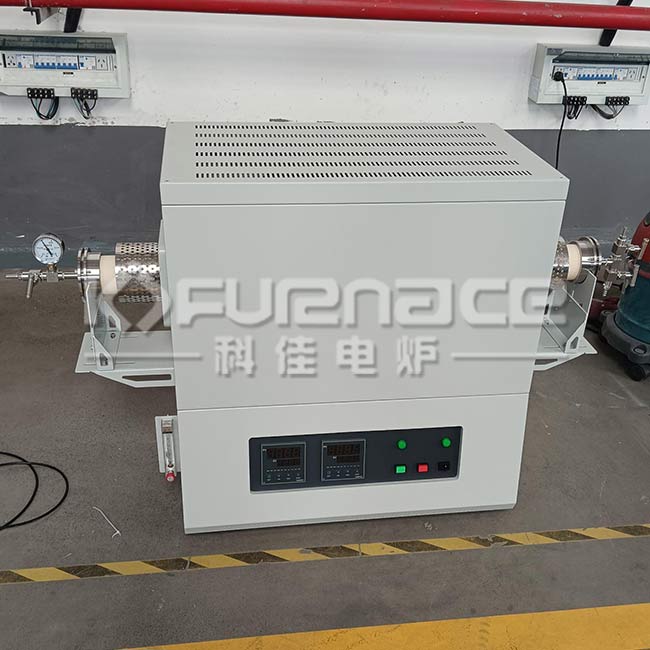

高温管式炉的炉温测量是一个多层次的监控系统，核心在于热电偶传感器与闭环反馈控制的结合，并通过定期校准确保准确性。以下是具体测量方法和关键要点：LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
一、核心测量方式：热电偶传感器LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
1. 传感器类型选择LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①N型热电偶：最常用（镍铬-镍硅），测量范围-200~1350℃，适用于1200℃以下常规管式炉，性价比高；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②S型热电偶：用于1300-1600℃高温炉（铂铑-铂），精度更高但成本昂贵；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③B型热电偶：极端高温（>1600℃）场景。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
2. 传感器规格LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
典型尺寸：φ2mm×420mm或更长的铠装热电偶，确保能深入炉膛中心。长度需根据炉管直径和保温层厚度选择。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
二、传感器安装规范LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
1. 插入深度要求LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①原则：LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
必须插入到炉膛有效加热区中心，而非炉管壁附近LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②具体深度：LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
标准管式炉：插入深度以炉管中心线为准，通常需贯穿整个炉膛直径；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
多温区炉：每个温区中心都需独立安装热电偶，长度需考虑炉管受热膨胀因素；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
示例：对于φ80mm炉管，热电偶至少插入100-150mm，确保测点位于恒温区。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
2. 安装位置LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①主控温点：LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
炉膛几何中心或工艺要求的样品放置区；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②监测点：LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
炉管两端、加热元件附近等温差较大区域。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③固定方式：LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
法兰连接：热电偶通过炉体法兰密封插入，接线盒与炉体绝热层距离不宜小于200mm；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
活动螺纹/法兰：允许用户调整插入深度，便于更换。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
3. 特殊安装方式LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
炉管表面测温：刀刃状端部紧密焊接固定于炉管上，刀刃长度≥50mm，并用金属卡子加固；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
小管径处理：当炉管直径<DN80时，局部应扩径至DN100以上，或安装在弯头处。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
三、测量系统组成LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
1. 闭环反馈系统LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①传感器→信号变送器→PID温控仪→功率调节器→加热元件形成闭环；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②PID算法实时比较设定值与实测值，动态调节加热功率，实现0.1℃分辨率的控制精度。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
2. 多温区独立监控LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
多温区管式炉为每个温区配备独立热电偶和PID控制器，可形成精确温度梯度，各温区精度达±1℃。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
四、校准与验证方法LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
为确保测量准确，需定期校准：LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
1. 使用标准温度计LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①一级标准：校准合格的铂电阻温度计（PT100），精度±0.1℃；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②二级标准：高精度数字温度计或标准热电偶。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
2. 校准流程LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①设定校准点：选择300℃、600℃、900℃、1200℃等多个温度点；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②稳定状态：每个校准点需保温至少5分钟，确保炉温稳定；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③数据记录：同时读取温控仪显示值和标准温度计实测值；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
④偏差修正：若偏差>±5℃，需在温控系统中进行非线性温度校正。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
3. 重复性验证LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①校准后做重复实验，对比数据一致性；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②使用独立温度探测工具（如便携式红外测温仪）抽检炉管外壁温度（仅作参考，不作为主控温依据）。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
五、实时监控与数据记录LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
1. 数据采集系统LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①内置高精度温度传感器，实时监测每个温区变化；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②数据可导出，实现无纸记录和远程监控。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
2. 显示与报警LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①主控界面动态显示实时温度、设定曲线和偏差；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②超温报警：当温度超过设定值或传感器故障时，自动断电保护。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
六、注意事项LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①安装前检查：确保热电偶保护管完好，无裂纹；接线极性正确；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②气氛影响：在惰性气体环境中，K型热电偶需用刚玉或金属陶瓷保护管，防止气体渗透影响精度；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③定期更换：热电偶使用寿命约1-2年，高温下长期使用会老化漂移，需定期检定更换；LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
④避免干扰：热电偶补偿导线应远离动力电缆，防止电磁干扰导致测量误差。LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
LXH高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
总结：高温管式炉的炉温测量以热电偶传感器为核心，通过规范的安装、闭环PID控制和定期校准三大环节保证准确性。用户需根据最高工作温度选择热电偶类型，并严格遵循插入深度和校准规范，才能确保实验数据的可靠性。
