管式炉控温及三个温区差异详解

作者:河南鸿炉来源：原创发表时间：2025-11-26 13:42:38

三温区管式炉的控温系统通过温度传感器、控制器与功率调节器的协同作用，实现对炉内温度的精确控制，以下是管式炉温度控制系统原理及三温区差异的详细分析：

一、管式炉控温系统基本原理

管式炉的控温系统采用闭环PID控制机制，主要组成和工作流程如下：
1. 温度检测与反馈
①通过N型、S型或B型热电偶实时监测炉膛内温度；
②温度信号转换为电信号传输至温控仪表。

2. 智能控制执行
①PID算法调节：控制器比较实测温度与设定值，按比例-积分-微分算法计算控制量；
②功率调节：通过固态继电器或可控硅移相触发技术，精确控制加热元件供电功率；
③程序控温：支持30段可编程升温、保温、降温曲线，实现复杂热处理工艺。

3. 安全保护机制
①超温报警：温度超过上限自动切断加热；
②断偶保护：热电偶故障时停止加热防止失控；
③过温限制器：独立温度限制器保护炉体和样品。

4. 结构优化设计
①双层壳体+风冷系统：降低外壳温度，加快升降温速度；
②氧化铝纤维保温：采用多晶体纤维材料，实现温场均衡和节能效果。

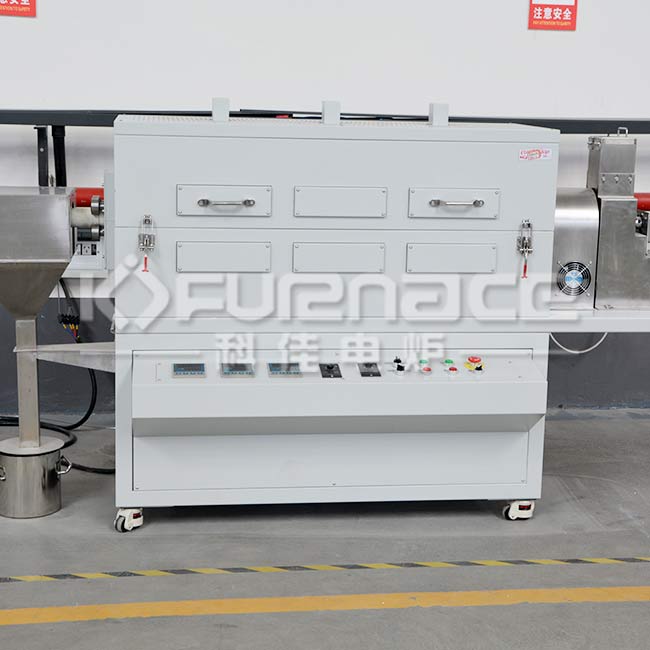

1600度三温区旋转管式炉点击图片查看详情

二、三个温区的设计目的

三温区系统主要用于优化温度均匀性，解决单温区存在的温差问题：
①克服端部散热：管式炉两端通过法兰和支撑结构散热快，导致温度偏低；
②延长恒温区：通过独立控温，在炉管中心区域形成更长的均匀温度场（通常加热区长度为400mm起）；
③灵活工艺需求：可设置温度梯度，满足特殊材料处理（如CVD薄膜生长、粉末连续处理）。

三、三温区差异的核心表现

1、温度独立性
①功能：每个温区可设置不同温度，形成温度梯度。如温区1设为900℃（退火），温区2设为1100℃（挥发），温区3设为室温（冷却）。
②应用场景：制备梯度材料（如硼化钼薄膜）、模拟复杂热处理过程（如金属熔炼与冷却）。

2、控温灵活性
①动态调整：实验中可实时修改各温区温度参数，适应不同工艺需求。例如，先升温区1完成退火，再升温区2启动反应。
②多任务处理：同一炉内可同时进行多种温度要求的实验，提升设备利用率。

3、均匀性改善：通过补偿两端散热，中心区温度波动可控制在±1°C以内。

4. 结构与功能差异

项目	第一温区	第二温区	第三温区
主要作用	预热样品	主反应/处理	缓慢冷却/保温
法兰配置	进气端，配压力表和进气阀	无特殊配置	出气端，配抽真空接口
倾斜角度	可整体调节0-20°（回转炉）

四、实际应用建议

①温度设置：中间温区设定为目标温度，两侧温区可略高10-20°C以补偿散热；
②样品放置：确保样品位于恒温区中心，避免靠近温区交界处；
③升温策略：推荐升温速率≤10°C/min，减小热冲击和温度过冲；
④真空操作：真空状态下最高温度通常降低100-200°C（如从1100°C降至1000°C）。

总结：三温区管式炉温控系统通过独立控温、差异化功率分配和协同补偿，显著改善了管式炉的温度均匀性和工艺灵活性，是精密材料处理的关键配置。
