获取报价
即刻留言
添加微信咨询报价服务热线
177-3714-9370
热销产品推荐PRODUCTS
陶瓷烧结炉炉膛耐火材料怎么选？
作者:郑州科佳 来源：原创 发表时间：2026-09-07 15:27:10
陶瓷烧结炉炉膛耐火材料选型五大核心维度：最高长期使用温度、气氛（氧化 / 还原 / 真空）、样品纯度防污染、升降温频率（热震）、承重 / 排胶挥发腐蚀。

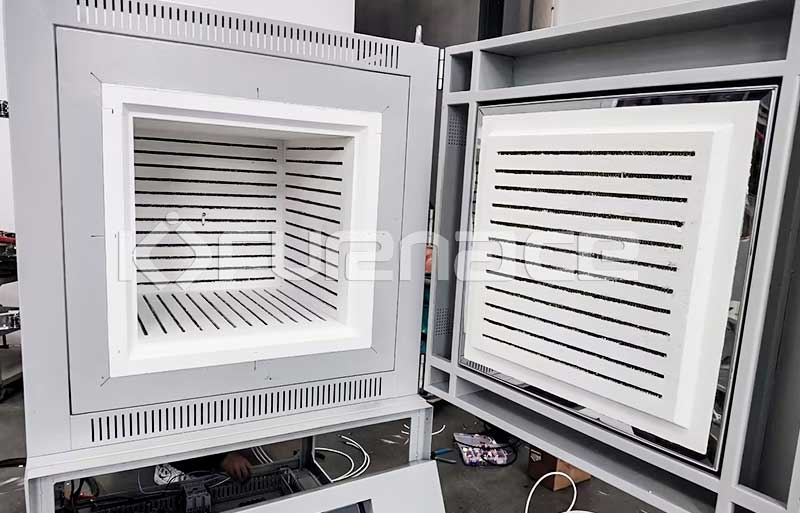

炉膛一般为复合结构：热面（直接接触高温）+ 中间隔热层 + 外层保温，热面材料决定寿命与样品污染风险。
一、主流耐火材料特性对比
| 材质 | 长期使用温度 | 核心优点 | 主要缺点 | 适用场景 | 禁忌工况 |
| 普通硅酸铝纤维 | ≤1200℃ | 成本低、保温好、蓄热小 | 高温收缩粉化、含 SiO₂，易污染样品，不耐碱金属腐蚀 | 1200℃以下低温烧结、排胶预烧 | ≥1250℃长期、高纯陶瓷、含碱样品 |
| 莫来石纤维（多晶莫来石） | ≤1450‑1500℃ | 抗热震优秀，收缩小，化学稳定性好 | 1500℃以上蠕变明显 | 功能陶瓷、压电陶瓷，频繁间歇升降温 | 1500℃以上长期高温 |
| 高纯氧化铝多晶纤维 | 1500‑1600℃，短期 1650℃ | Al₂O₃≥90‑95%，杂质少，掉渣少，适合高纯样品 | 价格高，强还原气氛下性能下降 | 氧化铝陶瓷、结构陶瓷、粉体煅烧、气氛炉 | 纯 H₂强还原长期高温 |
| 莫来石轻质砖 / 刚玉‑莫来石砖 | 1450‑1550℃ | 强度高、可承重、抗挥发物侵蚀，适合排胶工况 | 蓄热大、升温慢，重量大 | 批量生产、工件重、有机物排胶多的炉型 | 快速升降温工艺 |
| 高纯刚玉砖（α‑Al₂O₃） | ≤1700℃ | 耐高温、化学惰性强、耐还原气氛、几乎不污染样品 | 热震差，急冷急热易开裂；导热偏大能耗高 | 1600‑1700℃高温、氢气气氛、高纯陶瓷 | 频繁快速升降温 |
| SiC（碳化硅） | 氧化≤1450℃；惰性 / 真空≤1600℃ | 导热好、热震佳、强度高、承重好 | 氧化气氛＞1450℃持续氧化失重；1500℃以上 H₂下会分解 | 非氧化物陶瓷、快速升降温、重载 | 高温强氧化、强氢气还原 |
| 石墨毡 / 石墨内衬 | 真空 / 惰性≤2000℃ | 耐超高温，还原气氛稳定 | 氧化环境＞600℃快速烧蚀，碳污染样品 | 非氧化物、碳化烧结、真空高温烧结 | 空气氧化气氛 |
> 重要区分：纤维类适合快速升降温；砖类适合重载、大量排胶、挥发物腐蚀工况；纤维炉膛遇到大量粘结剂裂解，会吸附碳，后期粉化掉渣污染工件。
二、按温度 + 气氛选型
1）氧化气氛（空气烧结，绝大多数氧化物陶瓷）
1. ≤1200℃：硅酸铝纤维；重载选高铝轻质砖
2. 1200‑1450℃：多晶莫来石纤维；批量排胶重载：莫来石砖砌筑炉膛
3. 1450‑1600℃：高纯氧化铝多晶纤维；优先选择高纯无杂质；重载采用刚玉‑莫来石砖
4. 1600‑1700℃：高纯刚玉砖内衬；不建议普通纤维，高温收缩大
2）真空 / 惰性气氛 (N₂、Ar)
- 1550℃以内：高纯氧化铝纤维；更高温度用刚玉砖；
- ＞1600℃真空：刚玉砖或石墨内衬；普通纤维真空下放气大，影响本底真空，污染样品。
3）还原气氛（H₂、氨分解）
> 硅酸铝、莫来石纤维不适合长期氢气高温环境，SiO₂组分会被还原挥发，炉膛快速粉化失效。
> ✅优先：高纯刚玉砖内衬；1450℃以下可用 SiC；超高温选石墨。
4）含碱金属、锂、钠、钾样品烧结
普通硅酸铝、莫来石会被碱侵蚀；须高纯氧化铝刚玉材质，禁止低硅纤维。
三、采购评估关键要点
1. 热面材质指标
- 纤维炉膛：注明 Al₂O₃含量、长期使用温度、高温线收缩率；普通硅酸铝不要用于＞1300℃工艺。
- 砖体炉膛：注明材质（刚玉‑莫来石 / 高纯刚玉）、体密、杂质含量。
2. 排胶工况特别注意
坯体含大量树脂、石蜡、PVA，裂解碳、碱金属挥发物会腐蚀纤维。
> 方案：要么选用砖结构炉膛；纤维炉膛可增加刚玉保护衬板，保护纤维不直接接触挥发烟气，延长寿命。
3. 真空炉重点
纤维炉膛真空下放气，新炉必须烘炉；高真空工况优先钼屏内衬，减少放气，避免纤维粉尘污染腔体。
4. 验收关键点
- 高温保温后观察：纤维无明显粉化掉渣；砖体无裂纹；
- 高纯烧结验证：无硅、铁杂质污染工件；
- 气氛炉：还原气氛运行后，炉膛无粉化剥落。
四、烧结炉炉膛选择中容易忽略的问题
1. 只看标称耐温，忽略长期使用温度，很多纤维短期耐温 1600，长期只能 1400℃；
2. 氢气还原炉用莫来石纤维，运行几十炉就粉化报废；
3. 大量排胶工艺用纯纤维炉膛，吸附积碳，频繁污染陶瓷产品；
4. 快速升降温工况选用纯刚玉砖，热震差频繁开裂。
在线留言
直销厂家
价格实惠
质量靠谱
浏览了这篇文章的用户还浏览了:
