产品导航

热销产品推荐PRODUCTS

1100℃真空管式炉

KJ-T1100-S200CK1W
详细
管式PECVD等离子气相沉积系统

KJ-TPECVD1100-S80CK3
详细
1200度箱式气氛炉

KJ-A1200-216L
详细
钼带加热真空热处理炉

KJ-V1400-80L
详细

当前位置:首页 > 技术资料

真空钎焊炉可以用于汽车零部件退火/去应力退火吗？

作者:郑州科佳来源：原创发表时间：2026-09-03 17:10:15

真空钎焊炉本质属于高真空冷壁真空炉，硬件上支持退火工艺，汽车行业很常见两种场景：①钎焊完成后同炉直接退火/去应力；②不做钎焊，单独拿钎焊炉做零件真空退火。

> 注意：真空钎焊炉≠专用真空退火炉，有明确适用边界，不能等同于退火炉使用。

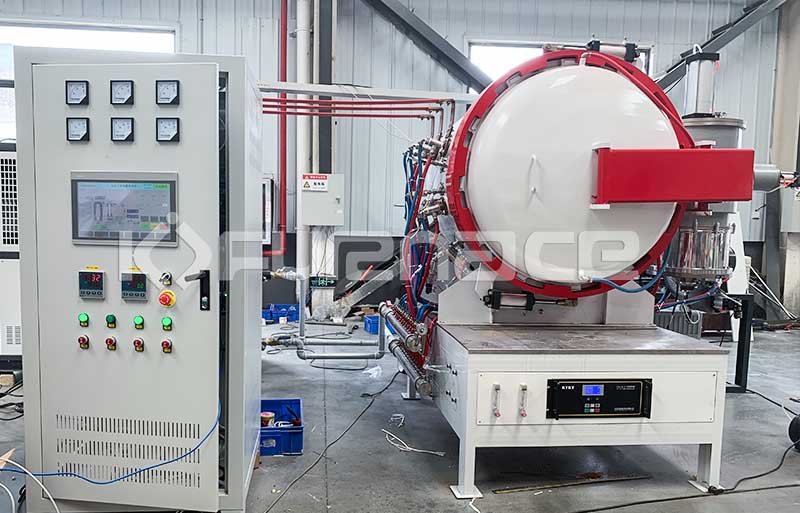

钼屏真空钎焊炉点击图片查看更多

一、汽车零部件典型应用场景

1）钎焊‑退火一体化（主流）
对象：汽车散热器、油冷器、中冷器、EGR 冷却器、换热器组件（铝、不锈钢）
流程：真空钎焊保温结束 → 不出炉，按退火曲线控温保温，可控速率冷却。
目的：消除钎焊残余焊接应力，稳定尺寸，改善塑性，降低钎缝开裂风险，减少工件周转，避免二次污染。

2）单独退火（不钎焊）
适用汽车零件：
- 不锈钢冲压件、管路、阀件、排气附件：去应力退火、软化光亮退火，消除冷加工硬化，表面无氧化皮；
- 铜合金、铜散热构件：去应力退火，防止后续加工开裂；
- 部分合金钢精密结构件：真空去应力，防止变形；
- 铝合金成型件：普通真空钎焊炉不适合固溶退火，铝合金固溶需要极快冷却，钎焊炉气冷能力普遍不足。
> ❗不适用：需要油淬、高压高速气淬淬火的零件；需要极慢超长随炉冷却的软态完全退火大批量生产。

二、真空钎焊炉做退火的核心硬件条件

1. 真空指标
- 冷态极限真空：10^-3~5×10^-4；压升率≤0.5 Pa/h，防止高温氧化变色；
- 退火保温阶段可保持高真空，也可充高纯 N₂分压保护。

2. 炉温均匀性：汽车零部件要求 ±5 ℃，这是退火性能一致性的基础，钎焊炉本身一般可满足。

3. 冷却系统（关键短板）
- 标准真空钎焊炉：低压气冷（0.1‑0.2 MPa 氮气），冷却速率有限；
- 只能实现：中慢速可控冷却，适合去应力退火、再结晶退火；
- 如果是高压气淬型钎焊炉（0.4‑0.6 MPa），冷却能力提升，可做更多退火 / 时效。

4. 加热区：石墨加热体 + 石墨毡隔热，适合绝大多数钢、不锈钢、铜合金；铝件退火温度不可超过 650℃。

三、典型汽车零件工艺参考（真空钎焊炉内退火）

①不锈钢换热器钎焊后去应力退火
- 升温：5‑10 ℃/min；
- 退火温度：800‑880 ℃；保温：60‑120 min；
- 冷却：充氮气保护，3‑8 ℃/min 降至 600 ℃，之后加快冷却至 150 ℃以下出炉；
- 目标：消除钎焊 + 冲压残余应力，抑制敏化，光亮无氧化。

②铜合金汽车接头去应力退火
- 温度：450‑550 ℃；保温 30‑90 min；
- 真空或充氮气；慢速控冷，防止重新产生应力。

③不锈钢冲压件单独去应力退火（不钎焊）
- 750‑820 ℃保温；控速冷却，消除冷加工应力。
> ⚠️铝合金换热器：铝真空钎焊温度约 595‑620 ℃；钎焊后一般做时效，不做高温退火，母材晶粒会粗大，强度下降。

真空退火/回火炉点击图片查看更多

四、真空钎焊炉做退火的优势

1. 真空 / 高纯保护气氛，工件表面光亮，无氧化、无脱碳，不用后续酸洗抛光；
2. 钎焊‑退火同炉完成，减少工件转运，降低磕碰污染，提升节拍；
3. 多段程序控温，升温、保温、冷却速率可编程，工艺重复性好；
4. 对复杂腔体、多焊缝换热器类零件，整体温度均匀，应力释放均匀。

五、关键限制与风险（重点，很多工厂踩坑）

1. 冷却速率上限低
普通钎焊炉只有低压气冷，不能实现快速冷却。
- 需要快冷的固溶退火（铝合金固溶），钎焊炉达不到，零件析出相不合格，性能报废；
- 完全退火要求极慢冷却，钎焊炉风机最低冷速有限，超大型装炉很难做到几℃每小时的极慢冷却。

2. 炉内残留钎料污染风险
> 如果同一炉既做钎焊，又做纯退火零件：
> 炉内会挥发沉积钎料元素（Al、Si、Cu、Ag），后续纯退火零件会被微量钎料蒸气污染，表面出现斑点、渗合金。
> ✅对策：
- 生产线优先分炉：钎焊专用炉、退火专用炉分开；
- 共用炉体：做完一批钎焊后，做一次空炉高温洁净烘烤，再跑纯退火工件；不建议高要求零件混做。

3. 装料约束
退火工件不能带入油污、切削液；挥发物污染石墨隔热层，会降低真空、造成零件表面发灰。

4. 温度上限约束
石墨热场，一般最高 1150‑1200 ℃；不适合超高温退火。

六、选型决策建议

1. 你的工况：主要做钎焊，附带同炉退火去应力（换热器类）→ 普通真空钎焊炉完全够用，是行业成熟工艺。
2. 你的工况：大量纯退火生产，很少钎焊 → 优先采购专用真空退火炉，不要长期拿钎焊炉当退火炉主力使用；会加速石墨件被退火工件挥发物损耗，设备寿命缩短。
3. 你的工况：需要固溶退火、快速淬火 → 钎焊炉能力不足，选用高压气淬真空炉。

在线留言

直销厂家

价格实惠

质量靠谱

上一篇:高校科研采购1700℃高温箱式炉该如何选型？
下一篇:陶瓷烧结炉炉膛耐火材料怎么选？

浏览了这篇文章的用户还浏览了:

管式炉系列

管式炉系列

箱式炉系列

箱式炉系列

真空炉系列

真空炉系列

箱式气氛炉

箱式气氛炉

化学气相沉积系统(CVD)

化学气相沉积系统(CVD)

电炉附件

热销产品推荐PRODUCTS

1100℃真空管式炉

管式PECVD等离子气相沉积系统

1200度箱式气氛炉

钼带加热真空热处理炉

真空钎焊炉可以用于汽车零部件退火/去应力退火吗？

产品中心

联系我们
