电子陶瓷层间一致性差，箱式和升降式到底差在哪？

作者:河南鸿炉来源：原创发表时间：2026-05-22 15:32:58

电子陶瓷层间一致性差：箱式 vs 升降式烧结炉深度对比

⚛核心结论：层间一致性差的根源是"垂直方向温场梯度"和"气氛分层"，升降式炉型在这两方面有结构性优势，但箱式炉通过设计优化也能达标——关键看具体配置而非炉型本身。

一、电子陶瓷层间一致性的特殊要求
✅电子陶瓷（MLCC、压电陶瓷、LTCC/HTCC基板、铁氧体等）对层间一致性有纳米级敏感：

性能指标	层间差异容忍度	失效后果
介电常数 ε	±2%	多层电容器容量离散，电路失谐
压电系数 d₃₃	±5%	压电驱动器位移不均，控制精度下降
电阻率	数量级一致	绝缘层局部击穿，器件短路
晶粒尺寸	±10%	层间强度/介电损耗差异
层厚收缩率	±1%	共烧后内应力，分层/微裂纹

⭐ 关键洞察：电子陶瓷通常是多层叠烧（10-100层/匣钵），层间一致性 = 垂直方向温场均匀性 + 气氛均匀性 + 压力传递均匀性。

二、箱式炉的层间一致性瓶颈

瓶颈1：垂直温场梯度（固有缺陷）
✅箱式炉典型结构：
[炉顶加热]
↓ 辐射+对流
┌─────────┐
│ 第1层 │ ← 温度最高（靠近热源+热空气上升）
├─────────┤
│ 第2层 │ ← 温度中等
├─────────┤
│ 第3层 │ ← 温度较低
├─────────┤
│ ... │
├─────────┤
│ 第n层 │ ← 温度最低（远离热源+底部散热）
└─────────┘
↑
[炉底/侧加热]

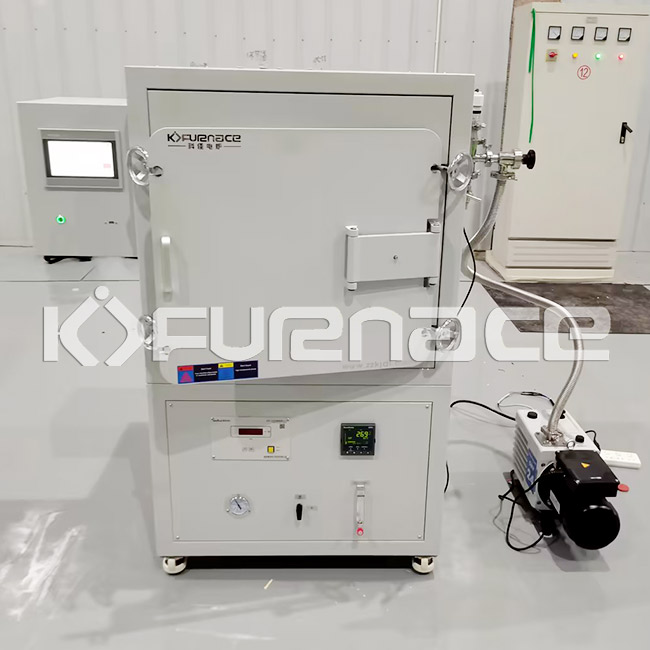

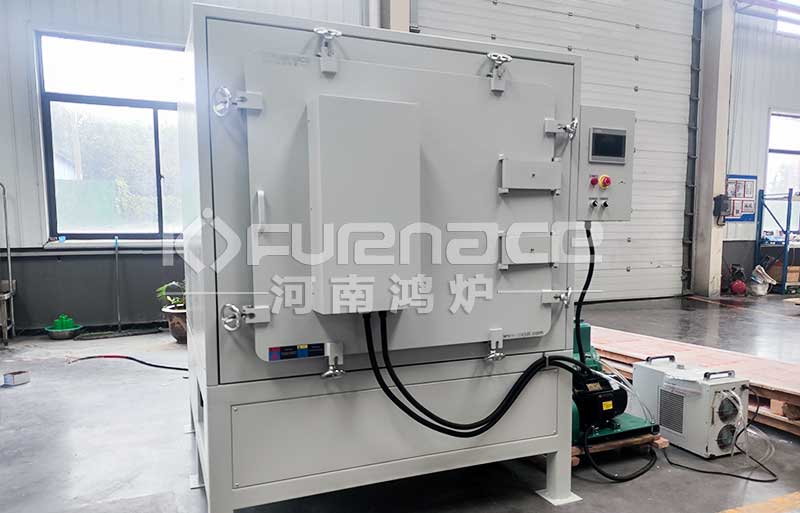

箱式气氛炉点击图片查看详情

✅实测数据（典型箱式炉，满载多层叠烧）：

层位	距顶距离	典型温差	对电子陶瓷的影响
顶层	0-50mm	基准	过烧风险，晶粒偏大
上层	50-150mm	+3~5°C	介电常数偏高
中层	150-300mm	基准±1°C	理想区域（但仅占20%）
下层	300-500mm	-5~10°C	欠烧，密度偏低，介电损耗大
底层	>500mm	-10~15°C	严重欠烧，分层风险

致命问题：箱式炉的垂直方向天然存在温度梯度，这是热空气对流和辐射衰减的物理规律决定的。

瓶颈2：气氛分层与层间氧分压差异
箱式炉气氛行为：
N₂/Ar从底部/侧部通入
↓
重气体（N₂, Ar）下沉 → 底部氧分压低（还原性强）
轻气体（H₂O, CO₂分解产物）上浮 → 顶部氧分压波动
↓
层间氧分压差异 → 不同层氧化/还原程度不同
↓
BaTiO₃基MLCC：氧空位浓度差异 → 绝缘电阻差异

瓶颈3：装载方式限制
①箱式炉装载：层间一致性影响；
②多层匣钵叠放：层间温差最大，但产能高；
③单层平铺：温场均匀，但产能低；
④旋转料架：可改善水平均匀性，垂直梯度仍在。

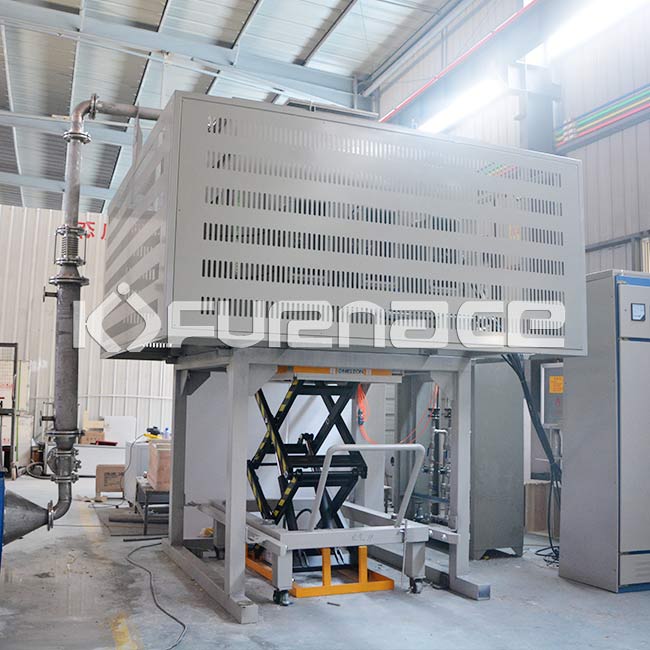

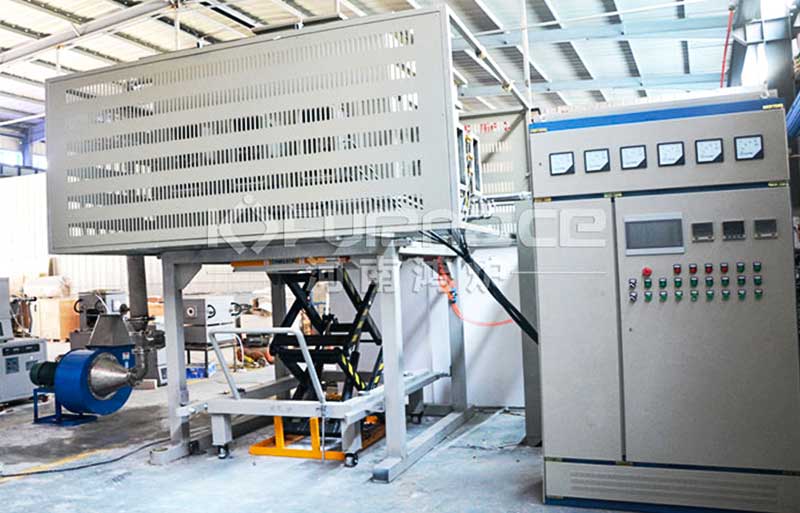

升降式气氛烧结炉点击图片查看详情

三、升降式炉的层间一致性优势

优势1：垂直方向热场重构
升降式炉典型结构（钟罩式）：

┌─────────────┐
│ 炉罩（加热+保温） │ ← 加热元件可布置在侧壁+顶部
│ ═══════════════ │ 但核心差异在"炉底运动"
│ │
│ 工件单层/少层 │ ← 可设计为**水平面加热主导**
│ 置于炉底平台上 │
│ │
└─────────────┘
↑
炉底升降机构
⭐ 关键设计：升降式炉可通过以下方式消除或重构垂直梯度：

设计策略	实现方式	层间温差改善
矮胖型炉膛	直径>>高度，水平辐射主导	垂直梯度转为水平梯度（更易均匀）
炉底加热补偿	炉底布置独立加热元件	底部温度补偿，±2°C以内
旋转炉底	工件旋转，层内均匀	消除圆周方向温差
气氛底部注入+顶部抽出	强制对流，打破分层	氧分压层间差异<<10ppm

优势2：气氛可控性提升

参数	箱式炉	升降式炉
密封等级	门缝密封，微漏不可避免	法兰面密封，可配水冷密封圈
气氛置换时间	30-60分钟	5-15分钟
氧含量稳定性	±50ppm波动	±10ppm稳定
层间氧分压差	可达20-50ppm	<<10ppm

对电子陶瓷的意义：BaTiO₃的氧空位浓度直接影响介电常数和绝缘电阻，氧分压差异10ppm即可导致层间性能差异。

优势3：装载方式优化
升降式炉的层间一致性优化装载：
方案A：单层大面积平铺
→ 无层间差异，但产能受限
→ 适合高附加值、小批量电子陶瓷

方案B：多层间隔加热
→ 每层之间设辐射屏/加热板
→ 强制每层处于相同辐射环境
→ 产能提升，层间温差±3°C

方案C：旋转多层料架
→ 工件在升降过程中缓慢旋转
→ 层内+层间动态均匀化

四、箱式炉能否做到层间一致？——能，但代价大
✅高端箱式炉的层间一致性解决方案
①采用六面加热+独立控温：成本约+40%；垂直梯度从±15°C降至±5°C；
②采用炉内强制循环风扇：成本约+30%；气氛更均匀，但风速需<<1m/s防工件位移；
③多层辐射屏+间隔加热板：成本约 +50% ；每层独立辐射环境，±3°C；
④炉膛高度限制（<<300mm）：产能-50%；牺牲产能换均匀性；
⑤智能装载优化：成本约+60% ；根据装载量动态调整各区功率；

⭐ 结论：箱式炉通过重金改造可以达到升降式的层间一致性，但综合成本可能反超。

五、电子陶瓷选型决策

应用场景	推荐炉型	关键配置	层间一致性预期
MLCC介质层（<<10μm）	升降式/钟罩式	真空+分压氧，±1°C温控	ε差异<<2%
压电陶瓷叠层器件	升降式	旋转炉底，气氛闭环	d₃₃差异<<5%
LTCC/HTCC基板共烧	箱式（矮膛型）或升降式	快速气氛切换，低热惯性	收缩率差异<<1%
铁氧体磁芯大批量	推杆式连续炉	气氛分区控制	批量一致性优，层间靠料柱设计
研发/小批量验证	箱式（六面加热+风扇）	程序精细，数据记录	可满足，但需工艺窗口放宽

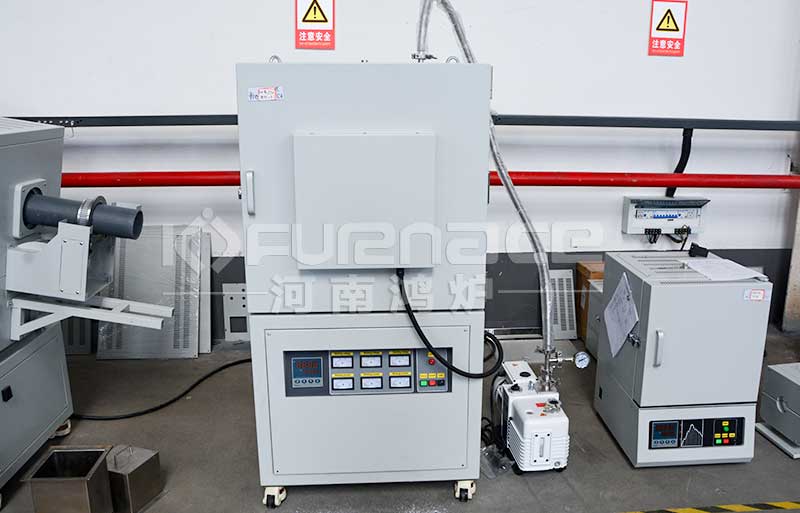

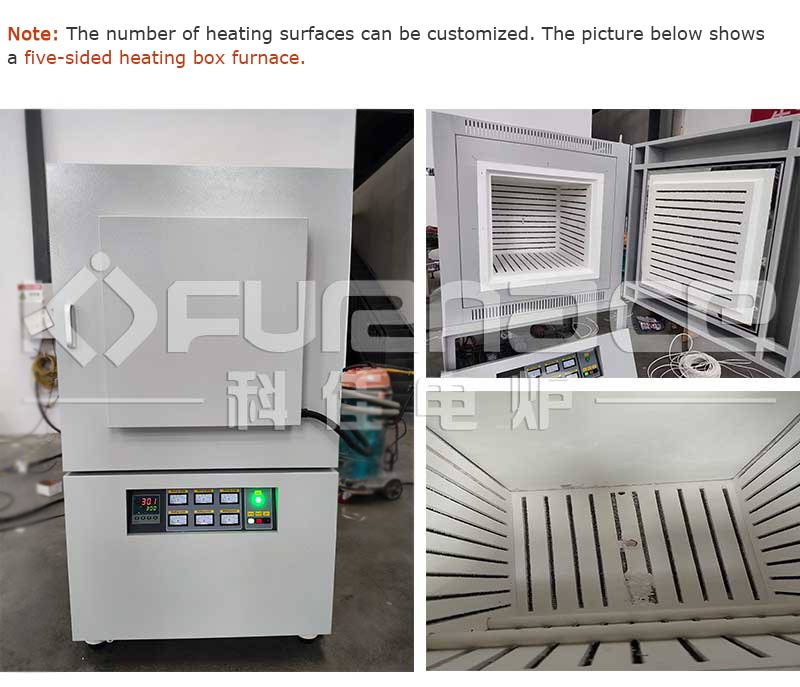

六面加热箱式炉点击查看详情

六、层间一致性差的快速诊断

✅诊断流程
发现层间性能差异（电容/压电/电阻离散）
↓
剖切匣钵，标记层位（顶/上/中/下/底）
↓
├─ 各层晶粒尺寸差异大 ──→ 温度梯度主因
│ └─ 测温：热电偶插入各层位置实测
│ └─ 对策：优化炉膛设计或换炉型
↓
├─ 各层颜色/氧含量差异 ──→ 气氛分层主因
│ └─ 测氧：各层取样惰气熔融法测氧
│ └─ 对策：改善气氛循环或密封
↓
├─ 各层密度差异但晶粒相近 ──→ 压力传递/成形问题
│ └─ 验证：生坯层间密度检测
│ └─ 对策：等静压后处理或调整成形压力
↓
└─ 随机无规律 ──→ 粉末/工艺波动
└─ 粉末批次追溯，工艺参数SPC分析

七、总结
"电子陶瓷层间一致性，箱式炉输在'垂直梯度不可控'，升降式赢在'炉膛可重构+气氛可密封'。如果层间差异是你的核心痛点，升降式是更优解；如果预算受限，选矮膛六面加热箱式+牺牲产能，也能达标。"
