陶瓷烧结炉大小怎么选？关键参数与决策方法

作者:河南鸿炉来源：原创发表时间：2026-05-19 15:19:39

陶瓷烧结炉选型指南：选型核心在于匹配您的材料体系、产量需求和发展规划，而非单纯追求"越大越好"或"越小越省"。以下是系统化的选型框架：

一、先明确 4 个基础条件

维度	关键问题	影响点
材料类型	氧化物/非氧化物？纳米粉体还是传统陶瓷？	决定最高温度、气氛要求
烧结工艺	常压烧结/热压/热等静压/SPS放电等离子？	决定炉型结构
单批产量	每次烧结多少件/多少公斤？	决定炉膛有效容积
温度要求	最高烧结温度？保温时长？	决定加热元件和炉衬材质

二、炉膛尺寸选择的实用公式

1. 按装载量反推炉膛容积
炉膛有效容积(L) ≈ 单批坯体总体积 × 1.5 ~ 2.5；
松散摆放（如匣钵装烧）：取 2.0~2.5 倍；
紧密叠放（如热压模具）：取 1.5~2.0 倍；
必须预留加热元件辐射空间、热电偶位置、气氛循环通道。

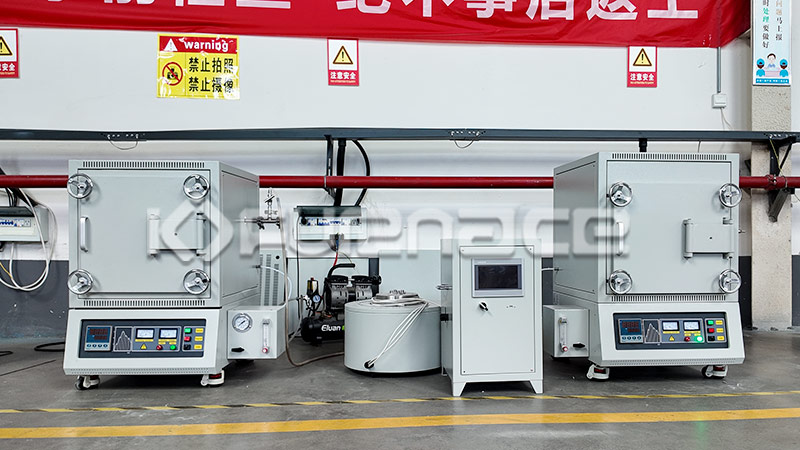

实验小型气氛烧结炉点击图片查看详情

2. 常见炉型尺寸参考

类型	典型炉膛尺寸	适用场景
实验室型	150×150×150mm ~ 200×200×300mm	配方研发、小样测试，单次 0.5-5kg
中试型	300×300×400mm ~ 500×500×600mm	工艺放大验证，单次 10-50kg
生产型	600×600×800mm 以上	批量生产，单次 100kg+

三、不同材料的选型侧重点

✅氧化物陶瓷（Al₂O₃、ZrO₂、MgO 等）
①温度：1600-1750°C 居多；
②气氛：空气即可，可选箱式电阻炉或推板窑；
③炉衬：氧化铝纤维/轻质莫来石砖；
④尺寸建议：按产量选，一般实验室选 3-12L，生产型 100L 以上。

✅非氧化物陶瓷（SiC、Si₃N₄、B₄C 等）
①温度：1800-2200°C+；
②气氛：必须惰性气氛（Ar/N₂）或真空；
③炉型：真空烧结炉、气氛保护炉；
④尺寸注意：气氛均匀性比容积更重要，长宽比建议 ≤3:1。

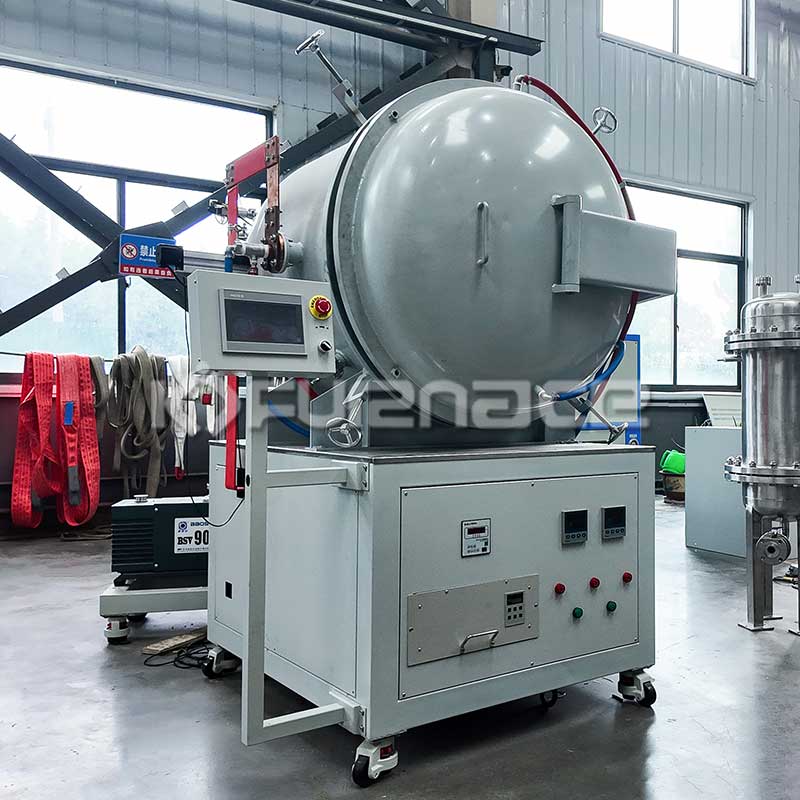

2200℃石墨真空炉点击图片查看详情

✅功能陶瓷（MLCC、压电陶瓷、铁氧体等）
①精度要求：温控精度 ±1~3°C，气氛露点严格控制；
②炉型：钟罩炉、网带炉（连续式）、箱式精密炉；
③尺寸：通常中等偏小，强调温场均匀性（±5°C 以内）。

四、容易被忽视的关键细节

温场均匀性：炉膛越大，边缘与中心温差越大。生产型炉子务必要求厂家提供9点测温报告；
升温速率限制：大炉膛升温慢，纳米材料需要快速升温时，宁可小炉多次；
冷却方式：大件/厚件需要可控冷却，确认炉子是否带风冷/水冷系统；
开门方式：侧开门 vs 升降式 vs 钟罩式——影响装炉效率和车间布局;
扩展余量：建议按当前需求的 1.2-1.5 倍选型，避免半年后又换炉。

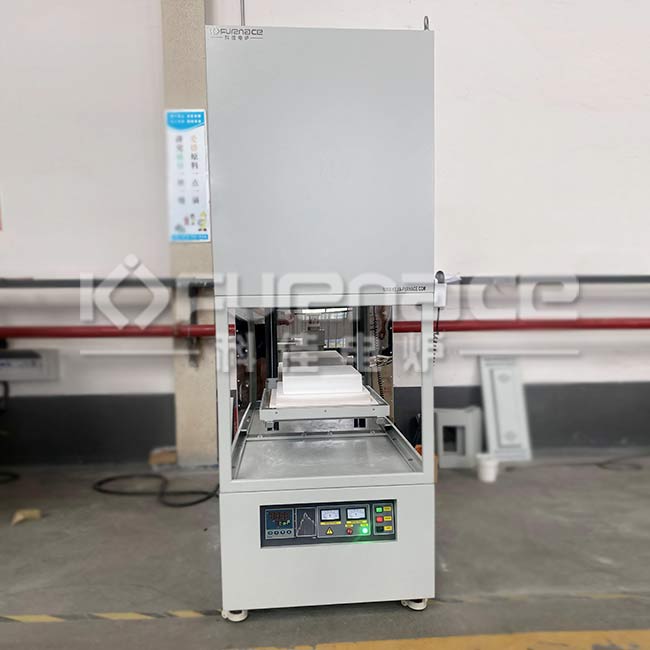

升降式烧结炉点击图片查看详情

五、快速决策流程图

材料类型？ ──→ 非氧化物 ──→ 必须气氛/真空炉 ──→ 重点考察密封性和气氛系统
↓ ↓
氧化物 ←──────────┘
↓
产量需求？ ──→ <5kg/批 ──→ 实验室型 3-20L
↓ ↓
5-50kg/批 ──→ 中试型 30-200L
↓
>50kg/批 ──→ 生产型 200L+ 或连续式窑炉
↓
最高温度？ ──→ 确认加热元件（电阻丝/硅碳棒/硅钼棒/石墨）
↓
预算约束？ ──→ 国产 vs 进口，核心部件（温控表、热电偶）建议进口
↓
确定 2-3 家供应商，要求提供温场测试数据和同类型客户案例

六、总结—选型原则："先定工艺，再算产量，留足余量，验证温场"。
