可控气氛密封箱式多用炉【九点测温（炉温均匀性 TUS）完整操作方案】

作者:郑州科佳来源：原创发表时间：2026-08-13 10:11:42

执行依据：GB/T 9452-2023《热处理炉有效加热区测定方法》、热处理行业多用炉通用规范；密封气氛炉重点解决炉门密封、气氛泄漏、热电偶引线密封、风扇循环影响四大特有问题。

> 说明：密封箱式多用炉九点测温 = 有效加热区内三维 9 点布置（8 个空间角点 + 炉膛几何中心点），用于校验淬火 / 渗碳 / 退火温场均匀性。

一、前期准备

1️⃣仪器器材

① 9 支经计量校准的铠装热电偶（多用炉≤950℃选用K 型一级铠装热电偶；渗碳高温工况可选用 N 型；严禁直接使用炉体自带控温偶作为检测探头）
② 9 通道及以上温度巡检记录仪，精度≤±0.5℃，带连续存储；配套对应补偿导线
③ 耐热钢测温框架（测温架）：尺寸匹配炉膛有效加热区（距离炉内壁、炉门、后壁≥50mm，避开辐射管 / 加热元件、循环风扇直吹区）
④ 刚玉绝缘套管、耐高温捆扎绳、耐火纤维密封棉、卷尺、记号笔

2️⃣设备预检（气氛炉特有要求）

① 炉门密封圈完好、升降机构正常；前室、加热室密封无明显漏气;
② 循环搅拌风扇运转平稳，无异响；辐射管 / 加热元件工作正常；
③ 燃气 / 氨气 / 甲醇气氛管路无泄漏；测试空载先做，如需负载测试按实际料盘装载;
④ 清理炉膛内氧化皮、积碳，防止局部蓄热干扰温场;
> 可选：空载测试为炉子本体性能验收；条件允许应增加模拟料盘满载测温，更贴合生产实际。

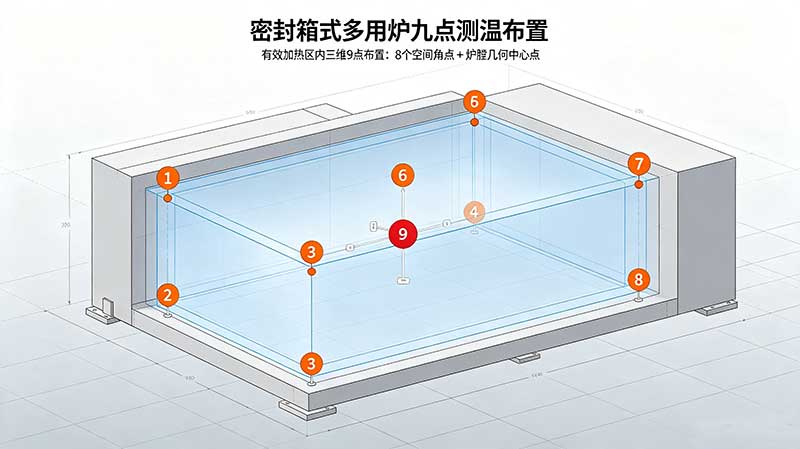

二、九点测点标准布置（密封箱式多用炉加热室）

L：有效区纵深（炉门→炉膛后壁） W：有效区宽度 H：有效区高度
9 点位（长方体 8 角 + 中心，标准九点）：
1. 上前左 2. 上前右
2. 上后左 4. 上后右
3. 下前左 6. 下前右
4. 下后左 8. 下后右
5. 几何中心点（靠近炉本体控温热电偶位置）

布置硬性规则

① 所有热电偶热端悬空，禁止接触炉壁、料架、辐射管；与固体表面距离≥30～50mm;
② 热端朝向统一，避免单向热辐射造成读数偏差；热电偶不可互相搭接;
③ 测温架放置在料盘正常工作高度，与实际工件摆放位置一致;
④ 引线引出方式（气氛炉重中之重）;
优先使用炉体预留测温引出法兰 / 密封穿线孔；
若无专用孔，从炉门缝隙引出，随后用耐火纤维压实密封，**杜绝空气渗入、炉内保护气氛外溢；严禁大缝隙长期敞开测试，否则门口持续降温，数据完全失真。

三、完整检测操作步骤

步骤 1：固定热电偶、装入测温架

- 热电偶热端伸出支架 15～25mm，用陶瓷绳固定，金属支架与热电偶丝绝缘，防止短路；
- 按点位编号 1～9，补偿导线一一对应接入巡检仪，核对通道无误。

步骤 2：测温架送入加热室，关闭炉门，密封引线缝隙

- 测温架居中安放，不要贴靠前门、后壁；确认风扇不会打到热电偶；
- 引线位置封堵严实，检查密封；启动循环风扇（正常生产转速，风扇必须全程开启）。

步骤 3：升温程序（与实际生产工艺一致）

① 设定目标测试温度（优先选择日常渗碳 / 淬火常用温度，如 860℃、930℃；多工艺炉子建议至少测高低两个温度段）；
② 按照设备标准升温速率升温；不要快速直冲温。

步骤 4：恒温稳定阶段（关键）

当中心点温度达到设定温度后，继续保温 ≥60min，使整个炉膛温场、气氛对流达到稳态。
> 大容积多用炉建议保温 90min 再开始采集。

步骤 5：连续数据采集

- 采样间隔：1min～5min（推荐 2min）；
- 连续采集时间：不少于 30min；
- 全程：炉门紧闭、风扇持续运行，保持正常炉内气氛（氮气 / 吸热式气氛，按生产工况通气；不允许停气氛测试）；
> 禁止中途开门、调整引线、改变风扇转速。

步骤 6：停止采集、降温出炉

保存记录仪原始数据；待炉温降至 400℃以下再开炉取出测温架，避免热电偶急冷损坏。

四、数据处理与判定

1. 提取稳定采集区间内所有 9 点全部温度；找出最大值 Tmax、最小值 Tmin
2. 炉温均匀性 = Tmax − Tmin
热处理密封箱式多用炉常规验收参考：
- 精密渗碳 / 淬火炉：≤±5℃；
- 常规热处理多用炉：≤±8℃。
（最终以企业工艺文件、客户技术协议为准）
3. 记录报告内容：炉膛尺寸、测试温度、空载 / 满载、升温曲线、各测点时序数据、最大温差、测试日期、仪器证书编号

五、可控气氛密封箱式多用炉注意事项

1. 气氛对流影响巨大
循环风扇直吹区域温度偏低 / 偏高，布点必须避开风口；风扇必须正常运转，禁止停风扇测温。
2. 密封漏气 = 测试失效
炉门引线密封不严，冷空气持续侵入，前区测点永久偏低，测出温差偏大。
3. 不要使用炉内原有热电偶代替标准检测偶
炉内控温偶存在系统误差，不能作为校准依据。
4. 热电偶保护管渗碳、积碳会产生辐射误差，长期使用的探头提前清洁或更换。
5. 禁止在升温阶段直接截取数据作为均匀性判定依据，必须取保温稳定段。
6. 若炉膛存在前室 + 加热室，九点测温仅针对加热室有效加热区；前室一般不做九点温场检测。
