99纯度氧化铝刚玉管式炉做不了大尺寸吗？

作者:河南鸿炉来源：原创发表时间：2026-07-15 13:32:36

先说核心结论：外径 Φ150、总长3m 一体99纯度刚玉管不是做不出来，而是量产难度高、风险大、成本翻倍，行业几乎不这么用。

一、为什么市面常规刚玉管做不到 3 米大口径

1. 成型工艺瓶颈
1）挤压成型（现货标准管）
市面 1 米、1.8 米现货刚玉管都是挤出工艺，最大长度极限1800mm，外径上限 Φ150；超过 1.8m 挤出坯体自重下垂，内孔偏心、壁厚不均，烧结直接弯曲开裂。
2）等静压成型（唯一能做长管）
等静压可以做到总长 3m、外径 150，但有硬门槛：
模具、3 米长高温梭式窑稀缺，国内只有少数工业陶瓷厂能接单；
坯体 3 米长，脱模、搬运、素烧极易断裂，成品合格率不足 40%；
一体管内部螺旋扬料筋一体成型难度大，内壁筋条烧结易脱落。

2. 旋转工况致命缺陷（碳酸钙连续炉持续转动）
刚玉脆性极大，3 米长大管径自重很重：
旋转托轮两点支撑，高温 1000℃下持续转动，管壁长期受弯曲交变应力，极易横向断裂；
热震差：进料端常温粉体、炉中 1020℃、出料端骤冷，3 米一体长管温差梯度大，内部热应力直接裂管；
动密封匹配难：3 米陶瓷管两端加工精密法兰同轴度极难保证，旋转时石墨密封快速磨损漏气。

3. 成本与交期
3 米一体 Φ150 99 刚玉管，单价是 2 根 1.5 米分段管的2.8～3.5 倍；交期通常为 35～45 天，次品损耗全部由客户承担。

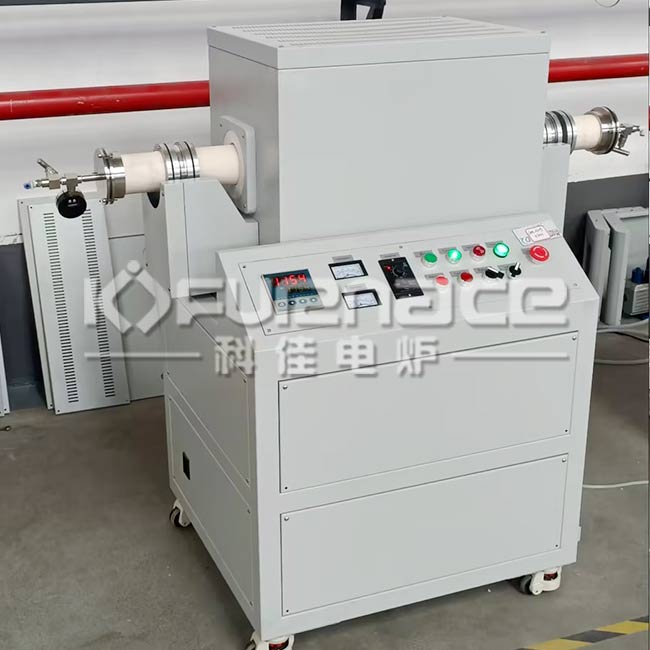

刚玉炉管旋转管式炉点击图片查看详情
刚玉管旋转管式炉

二、大管径管式炉可行方案（替代 3 米一体刚玉管）

✅方案 1：两段式分体刚玉管（推荐，性价比高）
规格拆分：2 根 Φ150×1600mm 99 刚玉管，总有效长度 3200mm，中间陶瓷法兰密封对接；
优势：
单根 1.6 米在常规挤出 / 等静压产能范围内，成品率高，成本降低；
两段独立支撑，单根自重小，旋转弯曲应力大幅下降，不易断管；
局部损坏只换单段，不用整根报废；
密封：中间配套高纯氧化铝凹凸对接法兰 + 柔性陶瓷纤维密封垫，负压煅烧不漏 CO₂；
扬料：每根管内部预制螺旋扬料筋，两段扬料螺旋衔接顺畅，无积料死角。

✅方案 2：降低产能、缩小管径，用 2 米一体刚玉管
若坚持单根一体刚玉管，把产能下调至 25～30kg/h，选用外径 Φ120、总长 2000mm 标准一体刚玉管，工艺成熟、现货可做。

✅方案 3：莫来石复合陶瓷管（抗热震升级版）
95 莫来石 - 刚玉复合管，同样做两段分体：
抗热震远优于纯 99 刚玉，碳酸钙冷热交替工况开裂风险大幅降低；
耐温 1250℃，完全满足 950～1050℃煅烧；
纯度略低于 99 刚玉，若对 CaO 金属杂质无超高要求可选用，价格更低。

✅方案 4：金属内衬替代（仅低纯度氧化钙场景）
若不限制高纯：高温合金 GH2747 回转管，但 1000℃长期煅烧会析出金属离子污染生石灰，精细化工、医药级碳酸钙禁用。

三、大口径分体刚玉管式炉核心参数

①炉管：2 节 Φ150（外）/Φ136（内）×1600mm 99 高纯刚玉，总长度 3200mm；
②加热恒温区：两段各 1m，合计 2m 恒温煅烧段；
③支撑：三套陶瓷托轮支撑（进料端、中间对接法兰、出料端），分散承重；
④旋转：变频 0.5～8rpm，倾角 2～3°，停留时间 45～60min，稳定 50kg/h 碳酸钙；
⑤温度：恒温区 980～1050℃，长期稳定运行，大幅降低断管风险；
⑥密封：两端水冷石墨动密封，中间陶瓷法兰静密封，负压收集 CO₂无泄漏。

四、选型避坑要点

①直接放弃3 米一体大口径刚玉管方案，厂家不会主动告知高破损风险，后期换管成本非常高；
②优先两段分体等静压成型刚玉管，管壁加厚至 7mm（5mm 壁厚太薄，旋转易裂）；
③做碳酸钙煅烧必须管内一体螺旋扬料，不要后期粘接陶瓷片，高温旋转会脱落堵料；
④若追求极致高纯、杜绝硅杂质，选 99 刚玉分体；普通工业生石灰可选用莫来石复合陶瓷管降本。
