中试型/小批量生产型旋转管式炉：选型与设计指南

作者:河南鸿炉来源：原创发表时间：2026-05-28 13:24:50

旋转管式炉在中试放大和小批量生产阶段具有独特优势：通过炉管旋转实现物料动态翻滚，确保受热均匀、避免局部过热或结块，同时支持连续或半连续进料，是粉末冶金、催化剂制备、新能源材料、特种陶瓷等领域的核心设备。以下从选型逻辑、关键设计参数、核心系统配置三个维度提供系统指南。

一、选型决策框架：先明确工艺需求，后定参数

1、明确工艺需求优先级

决策维度	中试/小批量场景特征	选型倾向
物料形态	粉末、颗粒、短纤维	选旋转式（避免静态烧结结块）
处理规模	5–200 kg/h 或批次 1–50 kg	回转管式炉（非大型回转窑）
温度范围	通常 800–1600℃	根据上限选择加热元件材质
气氛要求	惰性/还原/弱氧化/真空	需配密封法兰+气体控制柜
温度精度	±1–5℃（中试可放宽至 ±5℃）	单区或三温区控制
连续性	半连续或批次	倾斜角度+转速可调

✅核心原则：中试型设备需保留工艺放大弹性，建议关键参数（转速、倾角、气氛流量）均可调，以便验证工艺窗口。

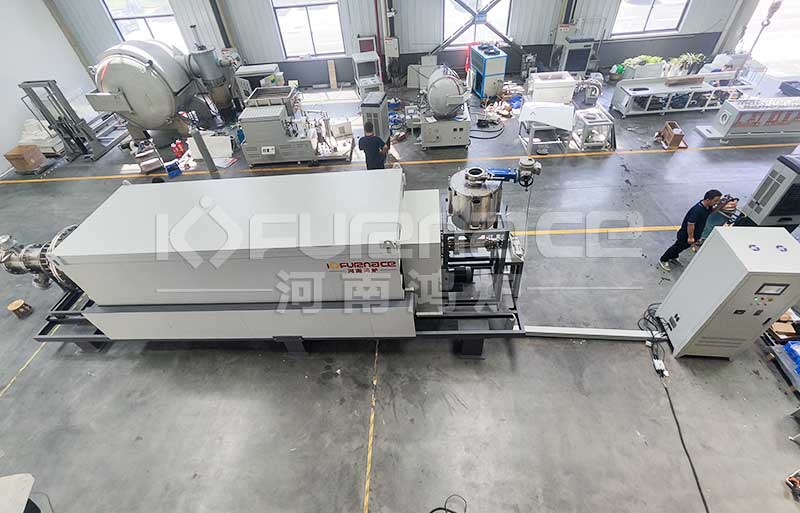

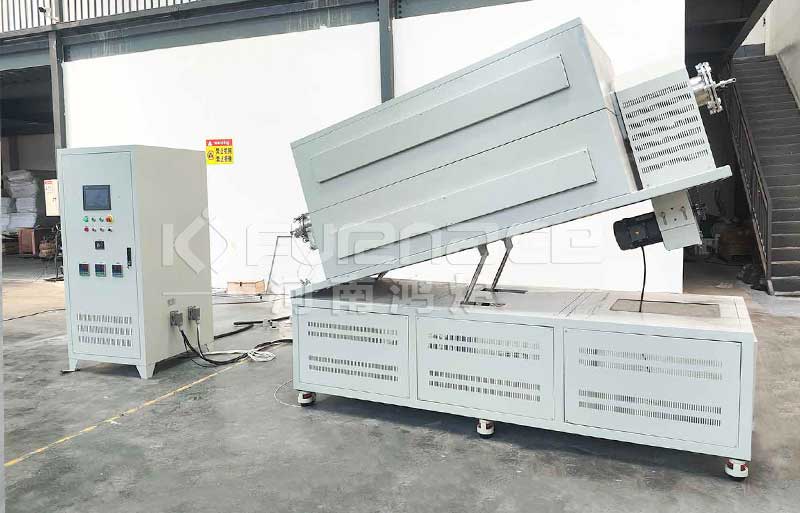

实验旋转管式炉点击查看更多炉型

2、旋转式 vs. 固定式快速判定
选旋转管式炉：粉末或催化剂研究、需高混合均匀性、小批量连续/半连续生产、物料易结块或需气固充分接触（如活化、焙烧）。
选固定管式炉：块状样品、薄膜、精密件、超高真空（≤10⁻³ Pa）或 ±1℃ 以内点对点精度要求。

二、关键设计参数详解

1、炉管系统设计
①炉管材质 ——310S不锈钢、石英玻璃、刚玉陶瓷、Inconel/Hastelloy ；根据温度与腐蚀性选择：≤1200℃ 可用 310S 不锈钢；高温或腐蚀环境选陶瓷/镍基合金；需高纯环境选石英。
②管径 (OD)——φ50–φ300 mm（中试型常见 φ100–φ200 mm）；管径决定装料量与停留时间，需结合产量与物料堆积密度计算。
③加热长度——300–1500 mm；直接关联均温区长度，中试建议 ≥600 mm。
④均温区精度——±1℃（实验室级）/ ±5℃（中试可接受）；三温区设计可延长均温区、消除端部热损失。
⑤炉管倾角——0–10° 可调（常用 1–5°）；倾角决定物料轴向移动速度，与转速协同控制停留时间。
⑥旋转速度——1–40 r/min（常用 3–10 r/min）；低速防扬尘，高速增强混合；变频调速必备。

2、加热系统选型

目标温度	加热元件	适用场景	备注
800–1200℃	电阻丝	常规中试、成本敏感	成本低，易更换
1200–1600℃	硅碳棒（SiC）/ 硅钼棒（MoSi₂）	高温焙烧、陶瓷烧结	MoSi₂ 需配变压器，抗氧化
1600–1800℃	石墨加热体	超高温、真空/惰性气氛	必须在真空或惰性气氛下使用，防止氧化

✅设计余量：最高工作温度建议比工艺需求高 100℃，以延长元件寿命并保证温场稳定性。

2.3 气氛与真空系统

中试型旋转管式炉的气氛控制是工艺成败的关键，需根据反应类型配置：
惰性气氛——配置N₂/Ar 供气包 + 质量流量计 + 氧含量监测；用于防止氧化，常规保护。
还原气氛——H₂/Ar 混合气 + 防爆安全系统（如火焰传感器、泄爆阀）；用于金属氧化物还原、催化剂活化。
弱氧化气氛——可控 O₂/N₂ 混合；用于特定氧化物合成。
真空——旋片泵（粗真空）或涡轮分子泵（高真空 ≤10⁻³ Pa）；用于高纯材料制备、脱气处理。

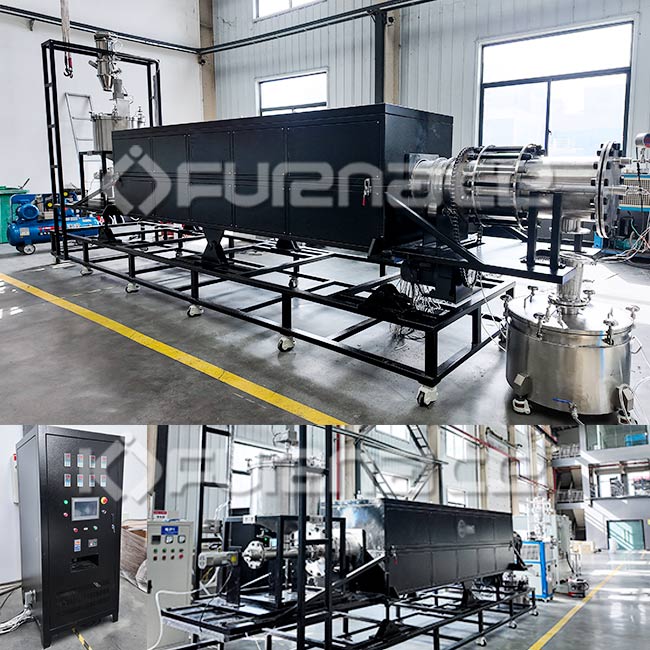

中试型气氛回转炉点击图片查看更多

密封设计要点：
①采用充气密封或磁流体密封，确保旋转状态下氧含量 ≤100 ppm（中试级可放宽至 ≤500 ppm）。
②炉管两端配置不锈钢法兰（304/316L），快装卡箍结构便于维护。
③若需真空，建议选用石英或陶瓷炉管（金属管焊接法兰易变形漏气）。

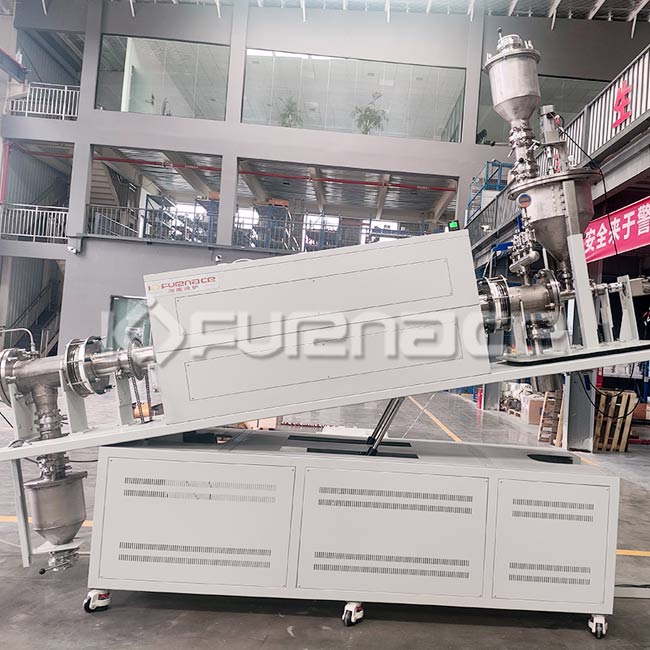

2.4 进料与出料系统

进料方式	适用物料	特点
螺旋输送机	粉末、细颗粒	计量精确，可控进料速率，适合连续工艺
振动料斗	不规则颗粒、易架桥物料	防堵料，均匀下料
批次装料	小批量实验、贵重物料	手动或倾翻装料，灵活性高
倾斜自卸	处理完成后自动出料	炉体翻转角度 90–180°，无需取出炉管

✅中试型推荐配置螺旋进料 + 倾斜自卸组合，兼顾连续性与操作便利性。

三、控制系统与安全设计

3.1 温度控制架构
单区控制：结构简单，成本低，适用于均温要求不高的工艺。
三温区串级控制：主控温区（中段）+ 两端辅助加热，可显著延长均温区长度，适合需要严格温度梯度或长停留时间的工艺。
PID 算法 + 30 段程序控温：支持升温、保温、降温曲线编程，满足复杂热处理工艺需求。

3.2 安全与监测

①超温保护：独立硬件限温器（独立于主控系统）；
②气氛监测：氧分析仪、压力传感器、气体泄漏报警；
③旋转保护：扭矩监测、过载停机、断电自动刹车；
④炉体结构：双层炉壳 + 风冷/水冷，表面温度 ≤60℃；
⑤倾斜锁定：机械锁止装置，防止意外倾翻；
⑥数据记录：USB/RS485/以太网接口，支持工艺追溯（符合 GMP/实验记录要求）。

四、典型中试型配置参考

以下为中试型旋转管式炉的典型参数区间，供定制时参考：

项目	参数范围
最高温度	1100℃ / 1300℃ / 1600℃（三档常见）
炉管材质	310S 不锈钢 / 石英 / 刚玉
管径 × 加热长度	φ100–200 mm × 600–1200 mm
处理量	5–50 kg/批次或 2–20 kg/h（连续）
转速	0.5–15 r/min（变频可调）
倾角	0–5° 手动或电动调节
控温精度	±1℃（显示）/ ±5℃（均温区）
气氛	惰性/还原/真空可选

五、供应商沟通清单

定制设备前，建议向制造商提供以下信息以获取精准方案：
①物料特性：粒径分布、堆积密度、流动性、腐蚀性、含挥发分情况
②工艺曲线：最高温度、升温速率、保温时间、目标停留时间
③气氛需求：气体种类、纯度要求、氧含量上限、压力范围
④产能目标：批次量或小时处理量，未来放大计划
⑤特殊要求：是否需要 GMP 认证、防爆等级、数据记录格式

六、总结
中试型旋转管式炉的选型核心是平衡工艺精度与放大弹性。相比实验室设备，需强化连续进料、气氛密封和自动化控制；相比工业回转窑，则需保留参数可调性以验证工艺窗口。建议优先选择三温区控制、变频调速、倾角可调、模块化气氛系统的配置，为后续工业化放大奠定数据基础
