高真空炉监测温度和控温度不一致原因

作者:河南鸿炉来源：原创发表时间：2026-04-08 14:37:49

系统分析高真空炉监测温度与控温度不一致的原因：

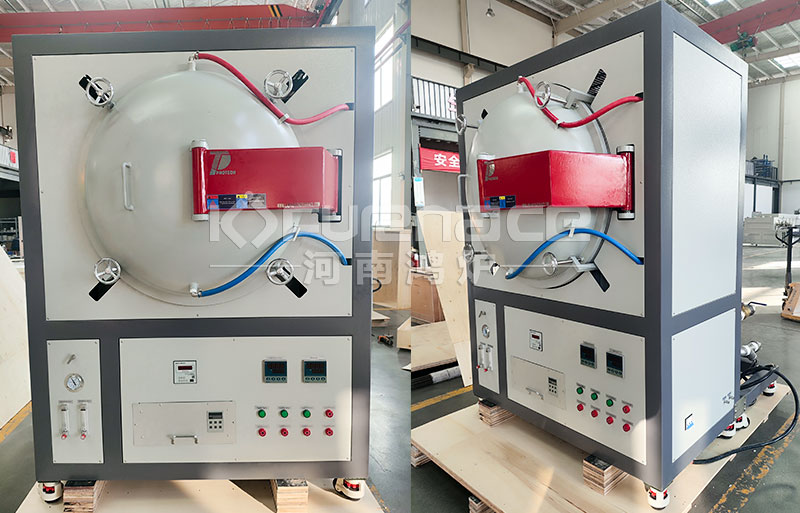

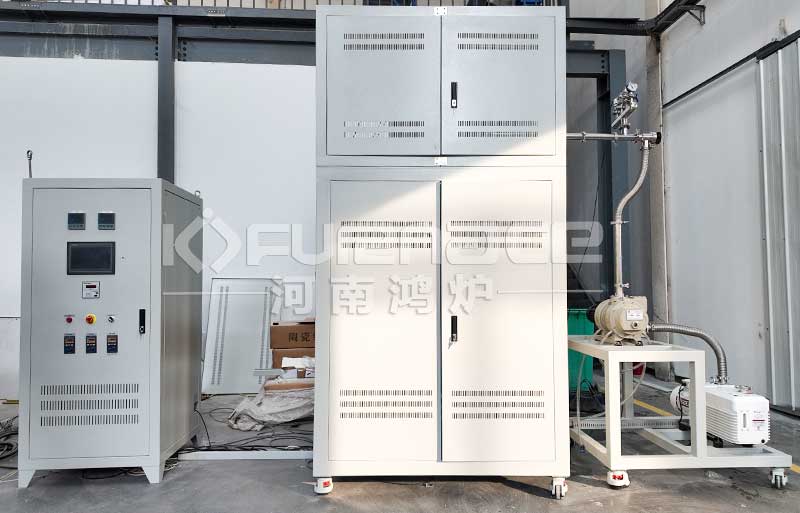

高真空炉点击图片查看详细介绍

一、核心原因分类

高真空炉中监测温度（显示值）与控温度（实际值）不一致是常见现象，主要由以下四类因素导致：

✅ 真空环境特有的传热特性（根本原因）

1、辐射传热主导导致的响应滞后
①机理：高真空下对流传热和传导传热极弱，以辐射传热为主。接触式测温（热电偶）需要与被测对象达到热平衡，而辐射传热速度慢、时间滞后，导致热电偶显示温度低于实际炉温，偏差可达几十摄氏度；
②表现：升温阶段显示温度明显滞后于设定值；高温段偏差更大。

2、元素蒸发污染
真空条件下，Ni、Cr、Re、Rh等热电偶材料元素会蒸发，污染热电偶结点，导致热电势变化，产生系统性测量误差

✅ 热电偶系统问题（常见原因）

问题类型	具体表现	误差特征
安装位置不当	热电偶未置于有效温区中心；距离加热带过远	显示温度整体偏高/偏低约10℃
插入深度不足	未达保护管直径的8-10倍	不能反映真实温度，受炉壁冷热影响
保护管材料差异	陶瓷管vs金属铠装管发射率不同	陶瓷管测温结果低于金属管（同等条件下）
绝缘劣化	高温下保护管污垢或盐渣导致极间绝缘不良	误差可达上百度，引入干扰信号
分度号不匹配	热电偶与仪表分度号不一致（如K型配S型表）	温差十几度到几十度，导致失控
热惰性（响应滞后）	热电偶热端直径大、保护管壁厚	显示波动振幅小于实际炉温波动

⭐典型案例：某TPH型真空炉控温热电偶位置离加热带较远，导致实测温度整体偏高约10℃，将热电偶向炉膛内移动10mm后，偏差显著减小

3. 温控系统与信号传输问题
①PID参数设置不当
比例、积分、微分参数未针对真空炉热惯性大的特点优化，导致超调或振荡，显示值与实际值动态偏差
②信号传输误差
触摸屏与控温仪表间采用4-20mA模拟信号传输（非数字通信），数模转换引入误差，三区仪表显示不一致（如设定500℃，实际显示500.5℃、501.6℃、501.3℃）
③控制器故障
仪表内部电路老化、焊点松动，导致显示异常或调节失灵

4. 炉体结构与操作因素

因素	影响机理	误差表现
加热元件老化	石墨加热器电阻不均或表面氧化	局部发热不均，测温点不具代表性
真空度波动	残余气体分子参与热传导	改变热交换模式，温度场不稳定
装料方式不当	物料堆叠过密或偏离热场中心	局部升温滞后，测温点与实际工件温度差异
保温层劣化	保温材料老化、破损或安装不严密	热量散失，边缘区域温度下降
电磁干扰	热电偶与动力电缆同管敷设	显示值随机波动

二、误差产生的物理机制详解

✅ 真空环境下的测温特殊性
热辐射主导效应
真空度越高，气体分子越少，对流和传导传热可忽略
热电偶通过辐射吸收炉膛热量，但辐射传热系数远低于对流
时间常数增大：热电偶达到热平衡需要更长时间，导致：
升温阶段：显示温度 < 实际温度（滞后）
降温阶段：显示温度 > 实际温度（余温）
恒温阶段：最终趋于一致，但响应慢

✅ 保护管发射率影响
陶瓷保护管发射率（ε≈0.8-0.9）低于金属管（ε≈0.3-0.5）
在辐射传热为主的真空环境中，发射率低的材料吸收辐射热更少
结果：陶瓷保护管热电偶显示温度系统性地低于金属铠装热电偶

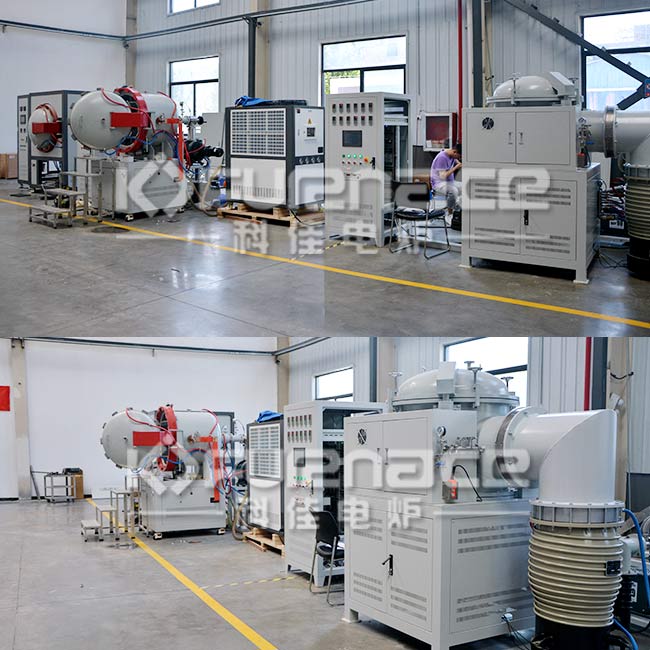

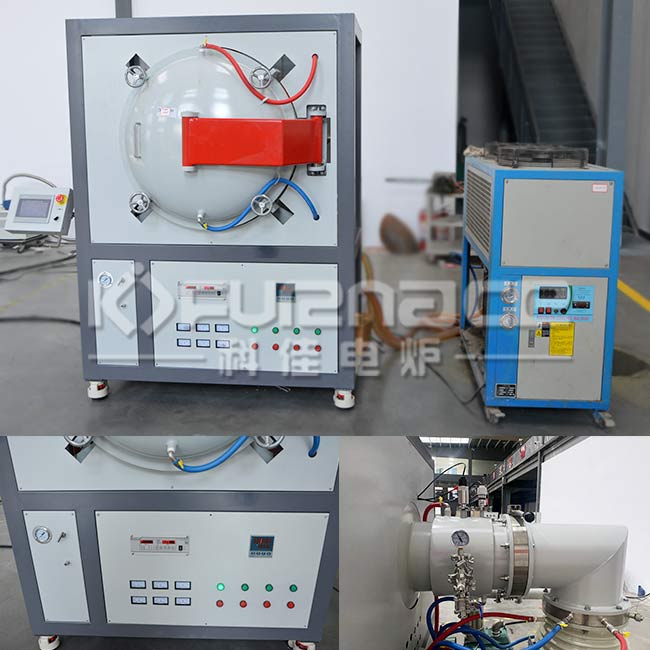

立式真空炉点击图片查看详细介绍

三、诊断与解决策略

✅ 快速诊断流程
1. 校准验证 → 使用标准热电偶或红外测温仪比对
↓
2. 检查安装 → 确认插入深度、位置、固定方式
↓
3. 信号检查 → 验证分度号匹配、接线牢固、屏蔽良好
↓
4. 系统测试 → 检查PID参数、控制器响应、三区一致性
↓
5. 环境影响 → 确认真空度稳定、无电磁干扰

✅ 针对性解决方案

问题根源	解决措施	预期效果
真空辐射滞后	选用热端细小的热电偶；减小保护管壁厚；必要时使用裸丝热电偶	时间常数减小50%以上
位置偏差	将控温热电偶向加热区移动10-20mm；多点测温取平均	系统偏差从10℃降至±3℃
保护管材料	统一使用同材质保护管；或进行发射率修正	消除材料导致的系统误差
信号传输	改用数字通信（RS485/Modbus）替代4-20mA	消除数模转换误差
PID调节	针对真空炉大滞后特性，减小P、增大I，引入微分前馈	超调量<±1℃
定期校准	每6-12个月校准；关键工艺点每3-6个月校准	长期精度±1.5℃

四、典型数据参考

✅ 真空炉温度精度指标
①热电偶指示值与炉温温度达到 ±1.5℃（理想条件下）;
②炉内大批工件不同部位温差：±5℃（强制循环气体辅助）;
③系统精度测试允差：通常 ±3℃。

✅ 误差容忍度
①电池生产等高风险制造：要求 ±3℃ 均匀性；
②一般真空热处理： ±5℃ 可接受。

五、总结

高真空炉监测温度与控温度不一致是多因素耦合的结果，其中真空环境导致的辐射传热滞后和热电偶系统问题是最主要原因。解决的关键在于：
①理解真空传热的特殊性，不能简单套用常压炉经验；
②优化热电偶安装（位置、深度、材料）；
③建立定期校准制度，区分系统误差与随机误差；
④采用多点监测+动态补偿，实现±3℃以内的精确控制；
⑤通过系统性的诊断和针对性改进，可将真空炉控温精度稳定在±1-3℃范围内，满足精密热处理工艺要求。
