如何根据工件特性（尺寸、形状、材料）选择旋转式热处理炉的工艺参数？

作者:河南鸿炉来源：原创发表时间：2026-03-19 13:23:54

根据工件特性（尺寸、形状、材料）选择回转式热处理炉的工艺参数，需要系统性地考虑物料流动、传热效率和反应动力学之间的平衡。以下是基于工程实践和工艺原理的详细选择方法：

一、基于工件尺寸的选择

1. 炉管直径与工件尺寸的匹配

工件特征	推荐炉管内径	装填量控制	工艺影响
小颗粒/粉末 (<5mm)	50-150mm	填充率≤15%	需防止扬尘，转速可较高(5-15rpm)
中等颗粒 (5-20mm)	150-300mm	填充率20-30%	标准配置，转速3-10rpm
大块/异形件 (>20mm)	>300mm	填充率≤25%	需加装提升板，转速降低至0.5-3rpm

关键原则：炉管内径应至少为最大工件尺寸的3-5倍，以确保物料能够充分翻滚而不卡滞。

2. 停留时间与炉管长度的计算
停留时间由炉管长度、倾角和转速共同决定，
对于需要完全化学转化的工艺，应优先选择较慢转速(0.5-2rpm)和较缓倾角(1-2°)；对于最大化产量的目标，可采用较快转速(3-5rpm)和较陡倾角(3-5°)。

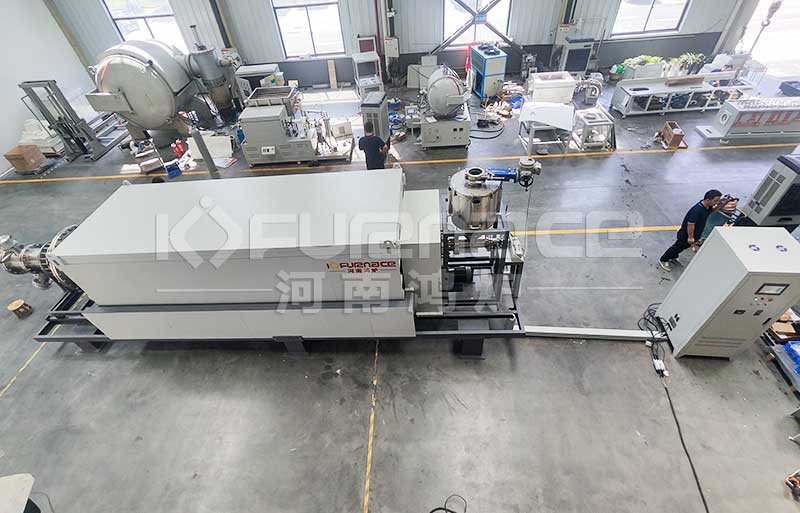

粉末煅烧气氛回转炉点击查看更多

二、基于工件形状的选择

1. 形状分类与工艺对策

工件形状	流动特性	推荐转速	特殊配置
球形/近球形	流动性好，易均匀混合	标准转速(3-7rpm)	常规设计即可
片状/扁平状	易堆叠，传热不均	较高转速(5-10rpm)	加装螺旋导流板
长条状/纤维状	易缠绕结团	较低转速(1-3rpm)	缩短炉管长度，增加挡料圈
不规则多角形	流动性差，易卡滞	中等转速(2-5rpm)	内壁抛光，减少凸起

⭐提升板设计：对于扁平或不规则形状工件，必须在炉管内壁焊接提升板，将物料提升至热气流中洒落，可显著提高传热效率和均匀性。

2. 翻滚效果验证
理想的翻滚应使工件在炉管横截面上形成均匀料帘。可通过以下方式验证：
①视觉观察：通过观察孔检查物料是否均匀分散；
②温度监测：出口工件温度波动应<±5°C；
③转速调整：若发现物料"滑动"而非"翻滚"，需提高转速；若物料被"抛掷"过高，需降低转速。

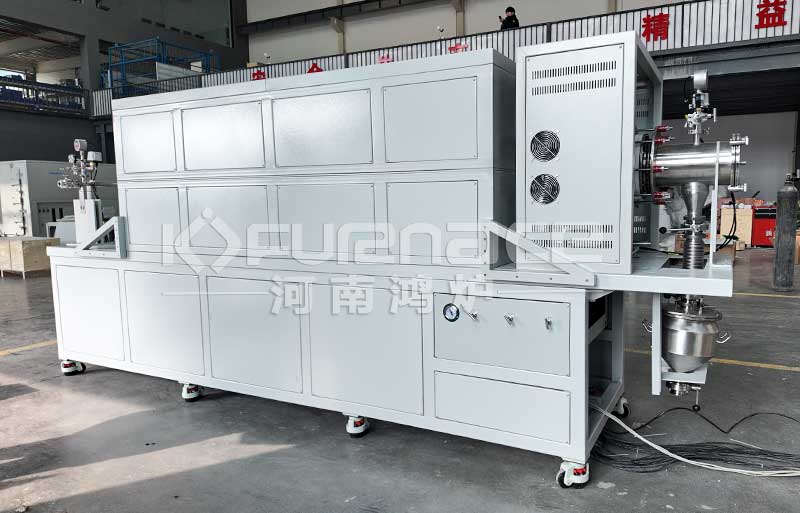

石英内胆高温旋转炉点击图片查看更多

三、基于工件材料的选择

1. 材料热物性参数匹配

材料类型	典型代表	温度范围	转速策略	气氛控制
金属材料	钢铁、铝合金	800-1200°C	中低速(1-5rpm)，防止变形	可控气氛(氮气/氢气)防止氧化
陶瓷材料	氧化铝、碳化硅	1200-1600°C	低速(0.5-3rpm)，防止破损	氧化或惰性气氛
粉末冶金	硬质合金、磁性材料	1000-1400°C	中速(3-7rpm)，确保均匀烧结	气氛或真空
化工原料	催化剂、分子筛	300-800°C	较高速(5-15rpm)，强化传质	根据反应要求定制
生物质/碳材料	活性炭、生物炭	400-900°C	低速(1-3rpm)，控制停留时间	惰性气氛(氮气)

⭐材料-炉管匹配：对于高活性材料（如锂电池正极材料），炉管材质应选用Inconel或陶瓷内衬，避免金属污染。

2. 热敏感材料的特殊处理
对于热敏性材料（如某些高分子材料前驱体）：
①升温速率：控制在5-10°C/min，避免热冲击开裂；
②分区控温：采用多温区设计（预热段-反应段-冷却段），每区独立PID控制；
③转速配合：升温阶段转速5-15rpm确保受热均匀；反应阶段降至1-3rpm延长停留时间。

四、综合工艺参数设定流程

1. 确定工艺目标
↓
2. 根据材料特性选择炉管材质和最高温度
↓
3. 根据工件尺寸确定炉管直径和填充率
↓
4. 根据形状特征选择是否加装提升板/挡料圈
↓
5. 计算基础停留时间 → 设定初始倾角(通常2-3°)
↓
6. 通过实验优化转速(从低到高测试)
↓
7. 验证温度均匀性和产品质量，微调参数

五、典型应用案例参考

案例1：硅碳负极材料CVD包覆
工件特性：纳米级碳基体粉末，需均匀包覆硅层；
工艺参数：沉积温度400-500°C，转速10-15rpm，倾角1-3°，硅烷流量3-8L/min；
关键控制：高转速确保粉末与硅烷气体充分接触，避免局部团聚。

案例2：铝灰无害化处理
工件特性：细铝灰粉末，含金属铝需回收；
工艺参数：温度900-1200°C，转速设定为常规转动，压缩空气3-5m³/h辅助燃烧；
关键控制：直接加热方式，连续转动3-6小时至金属铝完全燃烧。

案例3：羰基铁粉还原
工件特性：微细铁粉，四区加热需求；
工艺参数：第一区预热区温度较低，后三区还原区温度>350°C；
关键控制：分区温度设定确保还原速度可控。

六、关键注意事项

①转速-温度耦合：提高转速会缩短停留时间，若需保证热处理效果，必须相应提高温度或延长炉管长度；
②气氛密封性：对于要求无氧环境的材料，炉管旋转密封性能至关重要，需定期检查密封件磨损；
③热膨胀补偿：金属炉管在高温下会伸长，安装时必须预留膨胀间隙，避免结构应力；
④自动化控制：建议采用PLC系统实现转速、温度、进料速率的联动控制，根据炉内温度实时调整进料速度。

通过系统性地匹配工件特性与工艺参数，旋转式热处理炉可实现高效、均匀、可重复的热处理效果，满足从实验室研究到工业生产的不同需求。
