PECVD双温区系统详解

作者:河南鸿炉来源：原创发表时间：2025-12-17 15:44:39

双温区PECVD系统通常包含两个独立控温的加热区域（前端预热炉+主反应炉），与传统CVD有本质区别。以下是核心技术要点：

一、双温区并非简单叠加，而是功能互补设计，核心设计如下：

参数	前端预热炉	主反应炉
功能	固态源蒸发/气体预加热	薄膜沉积反应区
温度范围	400-800℃（辅助蒸发）	300-1200℃（主沉积）
关键作用	使前驱体（如液体）气化	提供反应活化能，控制薄膜质量
独立控温	PID独立调节，可关闭或低温运行	PID精确控温，±1℃精度
典型配置	200mm+200mm双加热区	恒温区100mm+100mm，两温区间距可调，形成温度梯度

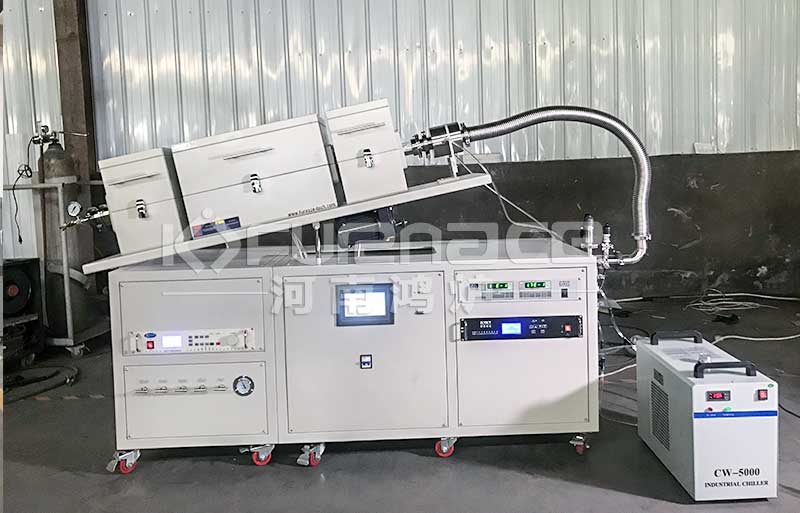

双温区滑轨式PECVD 点击图片查看详情

二、PECVD vs CVD：核心区别
1. 反应机理差异
CVD：单纯热激活，需要800-1200℃高温；
PECVD：等离子体+热耦合，使反应在低温下（200-500℃）即可进行。
2. 双温区的独特优势
温度梯度控制：两温区温差可达200℃，可实现：
①独立调节基底温度，优化成核和生长过程，提高薄膜附着力；
②阶梯式升温：避免热冲击，改善薄膜附着力；
③多步反应：前驱体在低温区预分解，在高温区结晶；
④应力调控：梯度降温减少薄膜内应力；
⑤快速升降温：滑轨设计使炉体可移动，升温速率≤20℃/min，降温速率提升3-5倍。

三、实际应用中的关键参数（以河南鸿炉为例）
①反应腔室：采用耐腐蚀材料（如石英或不锈钢）制成，容纳基底和反应气体，维持低压环境（通常1-100Pa）。
②等离子体源：通过射频电源（如13.56MHz）产生等离子体，激活反应气体。
③气体输送系统：配备多通道质量流量计，精确控制反应气体（如SiH₄、NH₃、N₂、Ar等）的流量和比例。
双温区加热系统：
①上游温区：加热前驱体（如液体或气体），促进其挥发或分解。
②下游温区：加热基底（如硅片、玻璃、金属），控制薄膜沉积温度（通常室温~600℃，部分高温系统可达1100℃）。
③温控精度：±1℃，支持30段程序控温，实现复杂温度曲线。
④真空系统：维持反应腔内的低压环境，减少污染并控制反应气氛。
⑤控制系统：通过PLC或计算机软件（如LabVIEW）监控和调节工艺参数（如气体流量、功率、温度等），支持参数预设和自动运行。

四、应用场景选择建议
1、选双温区PECVD：
①需要低温沉积（热敏基底如塑料、有机物）；
②多层复合薄膜（如ZnO纳米管+石墨烯叠层）；
③快速工艺开发（滑轨设计便于快速换样）；
2、选传统CVD：
①单一材料高温结晶（如单晶硅外延）；
②对设备成本敏感（PECVD系统价格是CVD的2-3倍）；
③无需等离子体激活的简单反应。
五、注意事项
①气体纯度：必须使用6N级（99.9999%）气体，否则残余O₂会导致薄膜氧化；
②泄漏率：真空系统泄漏率应<10 Pa·L/s，否则等离子体不稳定；
③温区匹配：两温区温差>150℃时，需增加热隔离段防止串扰；
④辉光均匀性：选择带旋转功能的炉管（如KJ-T1200-S80），可使粉料烧结更均匀。

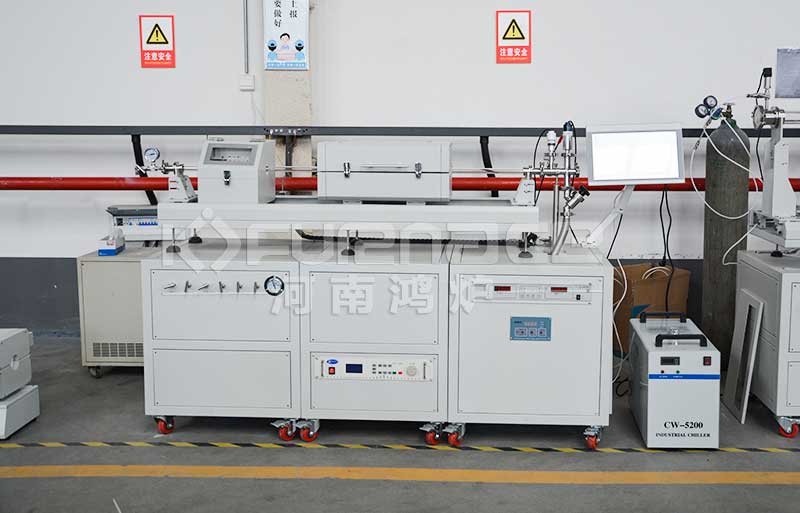

KJ-T1200-S80旋转式PECVD 点击图片查看详情
