水平管式炉结构与材质及温度均匀性

作者:河南鸿炉来源：原创发表时间：2025-11-21 14:52:51

水平管式炉是一种炉管水平放置、通过电阻丝或硅钼棒等加热元件对管内物料进行加热的热处理设备，其特点是结构紧凑、操作灵活、温度可控性强，广泛应用于实验室研发及中小型生产场景。以下从结构、材质、温度均匀性及典型应用进行系统解析：

一、核心结构特征

1. 炉体布局
炉膛呈水平长筒状，加热元件环绕工作管布置，通过辐射和对流复合传热实现加热。典型结构包括：
①辐射室：核心加热区，采用真空成型陶瓷纤维保温，低热容、快速升温；
②对流室（部分工业炉型）：置于辐射室上方，水平布置对流管用于预热原料或过蒸汽；
③支架系统：配备水平操作支架或移动底座，便于炉管装卸与维护。
2. 开合设计
高端设备采用分体式铰链结构，炉体可沿长度方向对半打开，方便安装已固定的反应管或样品，无需拆卸整根炉管。这种设计在催化研究、CVD镀膜等需要频繁更换样品的场景中极为实用。
3. 温度分区控制
①单区控温：适用于对均匀性要求不高的常规烧结；
②多区控温：三区水平炉将加热段分为左/中/右独立控温区（如每区200-400mm），通过背靠背热电偶监测，可将恒温区长度扩展至整管，温度均匀性显著提升。三区控温对需要预热气氛的反应尤为关键。

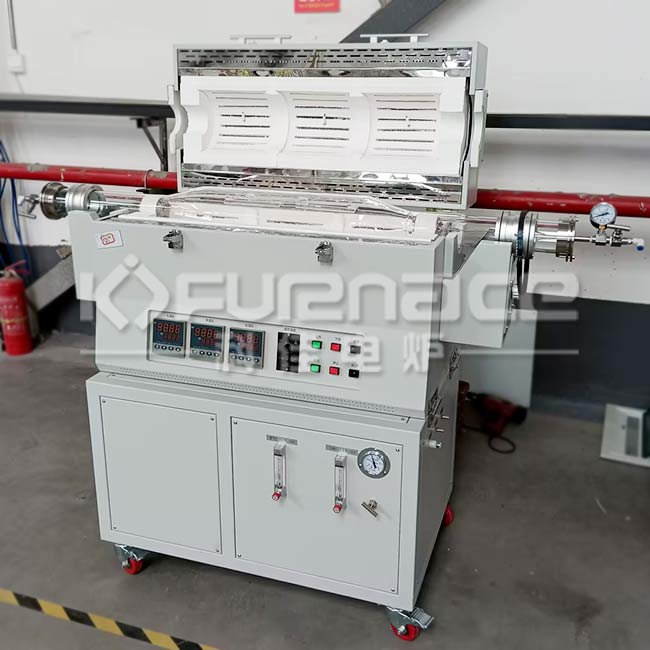

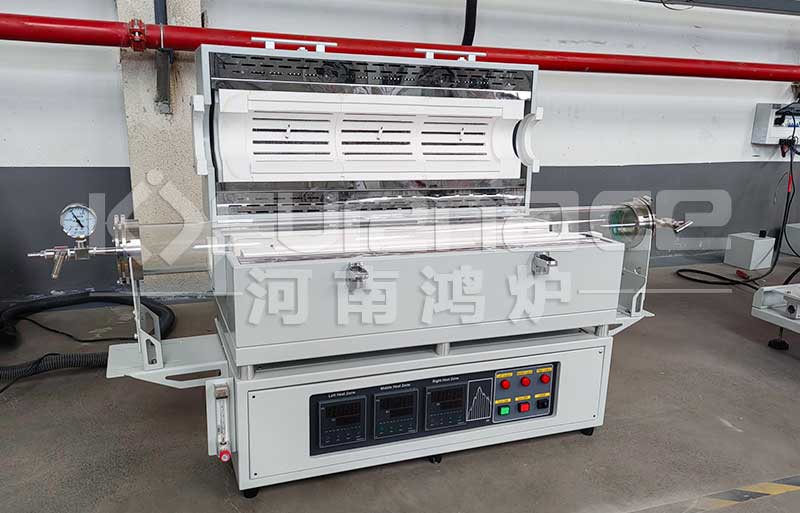

三温区管式炉开合式设计方便拿取物料

二、炉管材质选择依据

1、炉管材质直接决定适用温度、气氛类型和化学兼容性，常见选项如下：

炉管材质	最高温度	适用气氛	典型应用	特点与限制
石英管	1200°C	空气、惰性气体	CVD、催化剂研究、热解	化学惰性好、透明可视，但脆性大，高温下易析晶
刚玉管 (Al₂O₃)	1700°C	氧化性、弱还原性	高温烧结、陶瓷材料	耐高温、抗腐蚀，但抗热震性较差
不锈钢管	1000-1100°C	还原性、真空	金属退火、粉末冶金	耐腐蚀、机械强度高，但不耐氧化性气氛
SiC碳化硅管	1350°C	空气、惰性气体	工业连续处理	导热性好，但机械脆性较大

2、选型原则：
温度优先：<1200°C选石英管，>1200°C需用刚玉管；
气氛匹配：氧化性气氛禁用不锈钢，还原性气氛慎用石英；
成本权衡：不锈钢管成本最低，SiC管可达数倍价差。

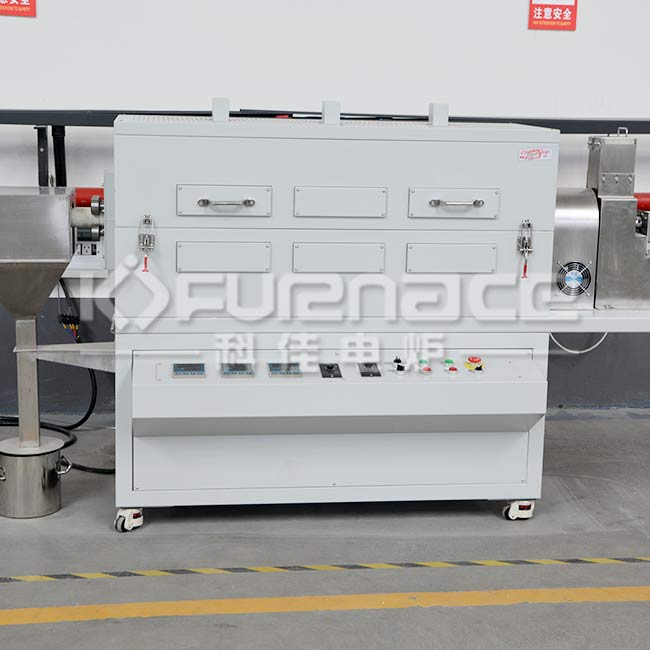

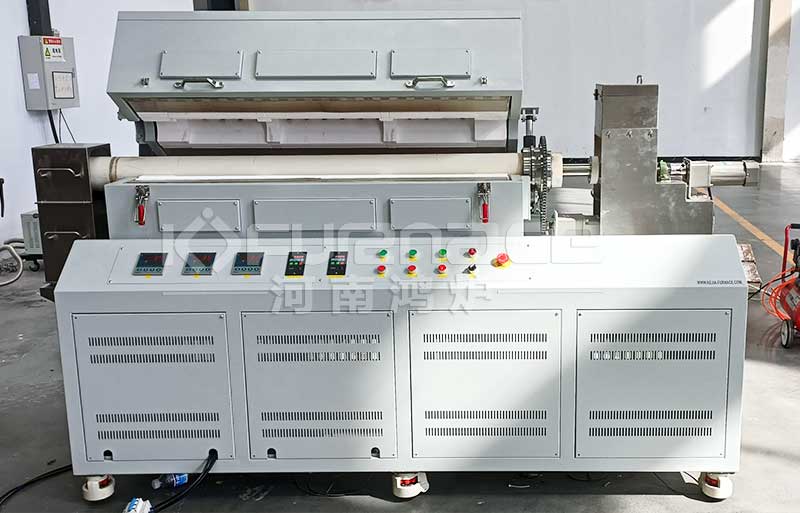

刚玉材质管式炉可旋转式炉管设计

三、温度均匀性保障技术

水平管式炉因依赖辐射传热，沿管长方向易产生温度梯度（尤其单区加热），需通过以下技术优化：
1. 结构优化
①多温区设计：将炉膛沿管长方向划分为多个独立加热区（如3-5段），每段配备独立温控系统，通过分段控温补偿辐射衰减；
②侧加热+顶加热组合：在炉膛侧壁和顶部同时布置加热元件，增强三维辐射场，减少单向辐射导致的温度衰减；
③炉管旋转：部分型号配备齿轮驱动旋转机构（1-10r/min），通过动态翻滚消除径向温差，特别适用于粉末材料；
④炉体倾斜：0-20°（根据实际设计为准）倾角可调，利用重力辅助物料移动，同时改善气体流动分布。
2. 控制策略
①多区独立PID：三区炉各配独立控制器，可设置端区温度略高于中区，抵消端部散热；
②升温速率限制：使用刚玉管时，升温速率需≤5°C/min，避免热应力导致管材开裂；
③稳态均温测试：空载恒温后，恒温区温度偏差应≤±5°C。
3、与立式管式炉对比：
立式炉因重力促进对流，温度均匀性天然更优，适合CVD等精密工艺；水平炉则胜在样品装载灵活、批处理能力更强，更适合冶金退火、粉末烧结等应用场景。

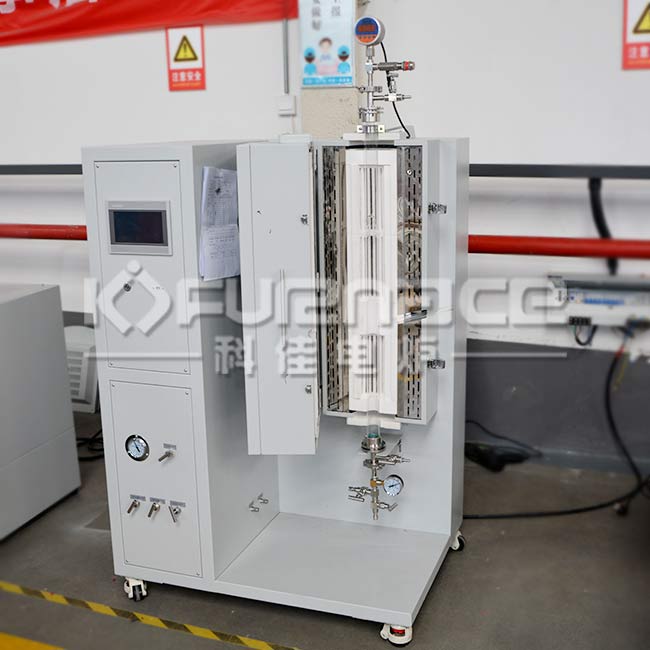

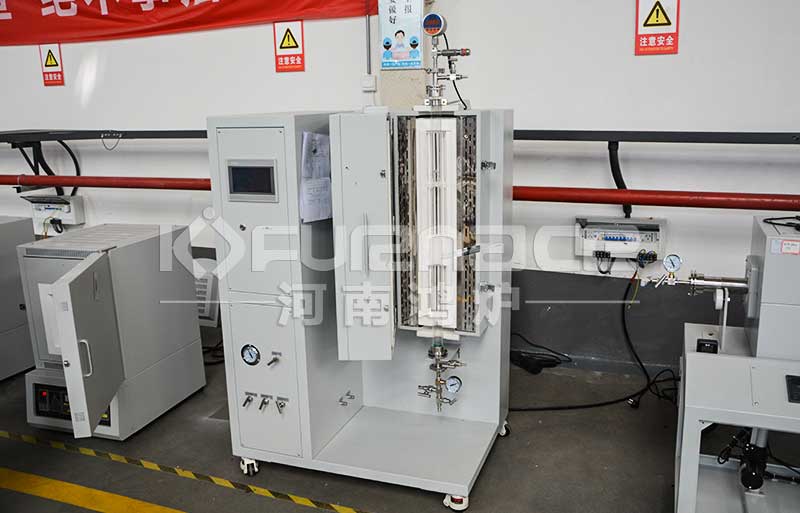

立式管式炉垂直设计促进对流

四、典型应用场景
1. 实验室研究
①催化剂评价：水平管式炉是催化剂活性测试的标准设备，可通入反应气体并在线取样分析；
②CVD薄膜生长：卧式炉管配合旋转基底，实现均匀镀膜；
③热解与气化：生物质或塑料在惰性气氛中热解制取燃料气。
2. 工业中小试
①金属热处理：不锈钢管水平炉用于线材、薄带的连续退火；
②粉末材料：锂电池正极材料在水平石英管中于800-1000°C烧结，气氛可控性优于箱式炉；
③焦化行业：富油在对流室水平管内预热至190°C，再进入辐射室加热，体现水平布置在流体加热中的优势。

五、选型建议
表格

需求场景	推荐配置	关键参数
高校教学	单区水平管式炉，石英管	温度1200°C，管径Φ50mm，配基础PID控制器
材料研发	三区水平炉，刚玉管	温度1600°C，三区独立控温，支持气氛与真空
工业小试	大口径不锈钢管炉（Φ200mm）	连续工作温度1100°C，配自动进出料机构
精密薄膜	带旋转基底的水平CVD炉	转速1-10r/min，温度均匀性±1°C

六、维护与安全要点
①炉管保养：石英管避免急冷急热，使用后及时清理内壁沉积物；不锈钢管定期检查焊缝腐蚀；
②密封检查：气氛炉的法兰密封圈（硅胶/氟橡胶）需定期更换，防止漏气；
③超温保护：务必配置独立超温报警装置，尤其无人值守时；
④冷却系统：炉体两端配水冷法兰，防止密封件高温老化。

水平管式炉凭借其在灵活性、成本与性能间的平衡，已成为实验室和中小规模生产的标配设备。选型时需着重评估炉管材质与目标工艺的匹配度，以及温度均匀性是否满足产物质量要求。
