电加热旋转试验炉：技术解析、应用场景与选购指南

作者:河南鸿炉来源：原创发表时间：2025-10-22 17:10:21

电加热旋转试验炉是一种集“电加热+炉体旋转+实验级精度”于一体的小型热处理设备，主要用于实验室或小试规模下对粉体、颗粒、薄膜等样品进行均匀加热、焙烧、烧结、还原、氧化等工艺研究。它在锂离子电池材料、催化剂、陶瓷、冶金、环保、电子陶瓷等领域应用广泛。

一、核心结构

①炉管：
通常为耐高温不锈钢、石英或刚玉管，可360°水平旋转，大部分型号支持炉体倾斜（倾斜角度可调），以加强物料翻动与连续进出料。
②电加热元件：
Fe-Cr-Al、MoSi₂或高纯含钼电阻丝，布置于炉管外壁或环绕式辐射加热，升温速率0–20℃/min。
③驱动机构：
独立伺服/减速电机+齿轮（或摩擦轮），转速无级可调，正反转可设。
④温控系统：
N型或B型热电偶+PID程序仪表，多段可编程，控温精度±1℃，具备超温、断偶报警及断电保护。
⑤气氛/真空模块：
普通机械真空-0.0 MPa；
高真空7×10⁻³ Pa（分子泵）；
可通惰性、氧化或还原气氛（Ar、N₂、Air、H₂等），并配气体流量计与尾气冷凝/吸收装置。
⑥炉膛隔热：
多层陶瓷纤维隔热+保温，炉体外壳表面温度≤60℃。

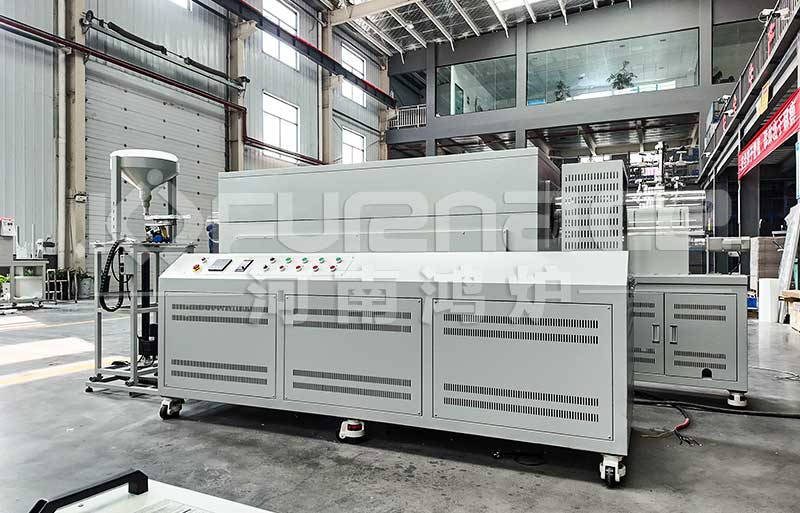

实验型回转窑点击图片查看详情

优势总结：
①均匀性：旋转使物料受热面积扩大3倍，温度场偏差≤5℃。
②效率：动态加热缩短工艺时间30%-50%。
③安全性：开门断电、超温报警、漏电保护三重防护。

二、工作原理

炉管在电机带动下低速旋转，样品随管壁翻落、混合；电加热元件以辐射+对流方式将热量均匀传递至炉管外壁，管壁再向内传导；热电偶实时测温并反馈给PID控制器，实现恒温或按设定曲线升温/降温。旋转+倾斜使物料受热路径延长、温差梯度减小，可显著提高焙烧/烧结均匀性和反应动力学一致性。

三、典型技术参数

参数	选择依据
最高温度	锂电材料选1000-1400℃，陶瓷及高温合金选1500-1700℃。
炉管尺寸	实验室用φ50-100mm，工业级φ200-500mm及以上，长度根据批量需求选择。
旋转精度	选配编码器反馈系统，转速波动<0.1转/分钟，适用于精密烧结。
气氛控制	真空度≤10Pa选机械泵+分子泵，惰性气体保护选质量流量计（精度±1%FS）。
安全功能	必须具备断偶保护、超温报警、急停按钮，可选配防爆装置（用于易燃易爆物料）。

四、主要应用场景

①锂电正负极材料：LFP、NCM、石墨、硅碳包覆、预烧与再生；
②催化剂：分子筛焙烧、汽车尾气催化剂涂覆、石化催化剂活化；
③陶瓷/玻璃：电子陶瓷烧结、色料合成、玻璃料均化；
④冶金/环保：矿粉还原、金属氧化物焙烧、废活性炭再生；
⑤高校与科研院所：新材料的煅烧、相变、动力学研究，以及小批量工艺验证。

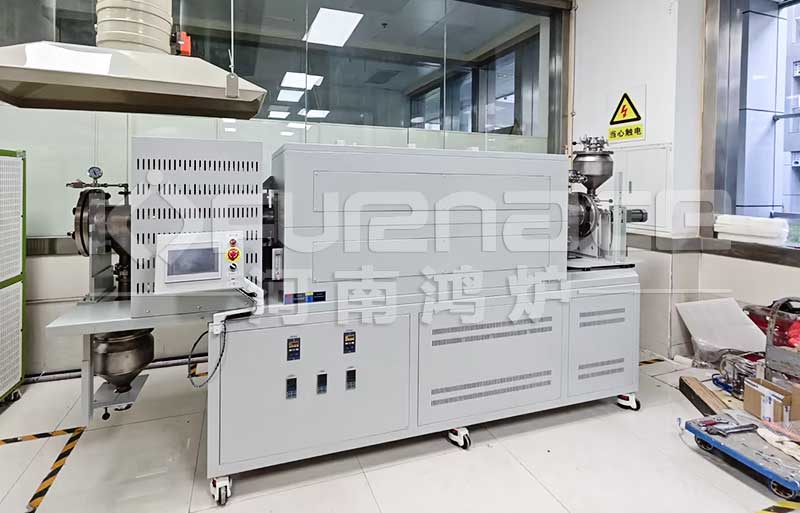

连续式电加热回转窑客户现场点击查看炉型参数介绍

五、优势特点

①样品受热均匀，重复性好，适合小剂量（20g–5kg）高价值材料；
②可连续进出料，亦可批次密封处理，灵活切换；
③多区独立温控，可形成温度梯度，满足特殊合成需求；
④模块化气氛/真空接口，可拓展在线气体分析、尾气处理；
⑤与箱式炉、管式炉相比，粉体不易板结，反应更充分。

六、选型与使用提示

①工作温度>1300℃选MoSi₂加热、刚玉管；
②含H₂/CO等易燃还原气需配置火焰逆止、尾气燃烧及氧含量监测；
③粘性或大颗粒料宜选内衬螺旋片或提升片结构，防止滑料；
④高真空需求须采用KF法兰+高温O-ring，并注意热电偶真空馈通；
⑤连续生产可对接自动送料机、冷却螺旋、收料罐，形成封闭生产线。

七、维护与安全

①定期检查炉管同轴度，防止长期旋转造成变形；
②升降温速率≤10℃/min，减少耐火纤维热震；
③真空泵定期换油，防止粉末倒吸；
④停机后保持微弱N₂流通，避免炉管潮湿锈蚀；
⑤处理含硫/卤素物料后及时通空气灼烧清洗，保护加热元件。

综上，电加热旋转试验炉凭借“精准控温+动态旋转+气氛可控”三大核心优势，已成为实验室粉体热处理和小试工艺开发的重要平台设备。用户可根据温度、炉管尺寸、气氛及预算等需求，与厂商沟通定制单区或多区、倾斜或水平、常压或高真空等不同配置。
