两种真空退火管式炉技术参数和选型建议
作者:河南鸿炉 来源：原创 发表时间：2025-10-15 14:01:18
真空退火管式炉是一种在真空或保护气氛环境下对材料进行退火处理的高温设备，以下从原理、构造、特点、应用领域及技术参数等方面进行详细介绍：
一、工作原理
真空退火管式炉通过真空系统将炉内空气抽出，形成真空或特定保护气氛环境，以防止材料在高温处理过程中发生氧化、脱碳等不良反应。同时，利用加热元件产生热量，通过热辐射、热传导和热对流等方式将热量传递给炉内物料，使其达到预定温度并进行退火处理。
二、构造组成
①炉体：通常采用双层壳体结构，内层为耐高温材料制成的炉膛，外层为金属外壳，中间填充隔热材料以减少热量散失。炉膛材质多为氧化铝多晶纤维、陶瓷纤维等，具有优良的保温性能和耐高温性能。
②加热元件：根据加热需求的不同，可以是电阻丝、红外加热、硅碳棒或硅钼棒等。这些加热元件均匀分布在炉膛内，确保炉内温度均匀性。
③真空系统：由真空泵（如机械泵、分子泵等）、真空计和真空管道等组成，用于维持炉管内的真空状态。真空泵通过机械运动将炉内空气和其他气体抽出，真空计则用于测量和显示炉内真空度。
④控制系统：采用智能PID高精度控制，具备自整定功能，可设定多段升降温程序，实现功率无损耗控制。同时，配备温度传感器和控制器，实时监测和调节炉内温度，确保温度控制的精确性和稳定性。
⑤炉管：作为放置物料的容器，通常采用石英、刚玉等耐高温、耐腐蚀、化学稳定性好的材料制成。炉管两端通过法兰与炉体密封连接，确保炉内真空状态的维持。 三、特点优势
①高效节能：采用先进的隔热材料和节能设计，有效减少热量散失，降低能源消耗。
②控温精确：配备高精度的温度传感器和先进的温控系统，控温精度通常可达±1℃，能满足对温度要求苛刻的材料处理工艺。
③温度均匀性好：通过合理布置加热元件、优化炉膛结构以及采用优质的保温材料，使炉膛内温度分布均匀，保证材料各部位退火效果一致。
④真空保持良好：采用优质密封材料和先进密封结构，炉体真空保持性能好，长时间运行真空度下降缓慢，减少因真空泄漏导致的气氛污染和工艺不稳定问题。
⑤气氛种类多样：可以根据工艺需求，通入氮气、氩气、氢气等多种气体，还能在真空和多种气氛之间灵活切换，满足不同材料在特定气氛环境下的退火需求。
⑥操作便捷：配备智能化操作界面，如触摸屏或数字显示屏，操作人员可方便地输入和调整控温程序、气氛参数等。同时，智能系统还能实时监控炉内温度、气氛等状态信息。
⑦安全可靠：设有超温保护、漏电保护、气体泄漏检测、真空过压保护等多重安全保护装置，当设备出现异常情况时能够及时自动切断电源并发出警报，保障操作人员的安全和设备的正常运行。
四、应用领域
①金属加工：用于不锈钢制品的光亮退火、固溶、退磁及淬火处理，提高金属材料的硬度、强度和塑性。同时，还可用于金属钎焊、烧结等工艺。
②半导体制造：在半导体器件的后工艺处理中发挥着重要作用，如离子注入后的退火、硅化物的形成、欧姆接触制备等。能够改善器件的电特性，提高半导体器件的性能和可靠性。
③陶瓷制造：用于陶瓷制品的烧结处理，提高陶瓷的硬度和密度。同时，还可用于陶瓷材料的退火处理，消除材料内部的应力，提高材料的稳定性和可靠性。
④粉末冶金：用于金属粉末的烧结处理，制造高密度的金属材料。通过真空退火处理，可以改善金属粉末的烧结性能，提高烧结体的密度和力学性能。
⑤新能源领域：在太阳能电池板的制造过程中，真空退火管式炉可用于制备高纯度半导体材料和电子器件，提高太阳能电池的光电转换效率。

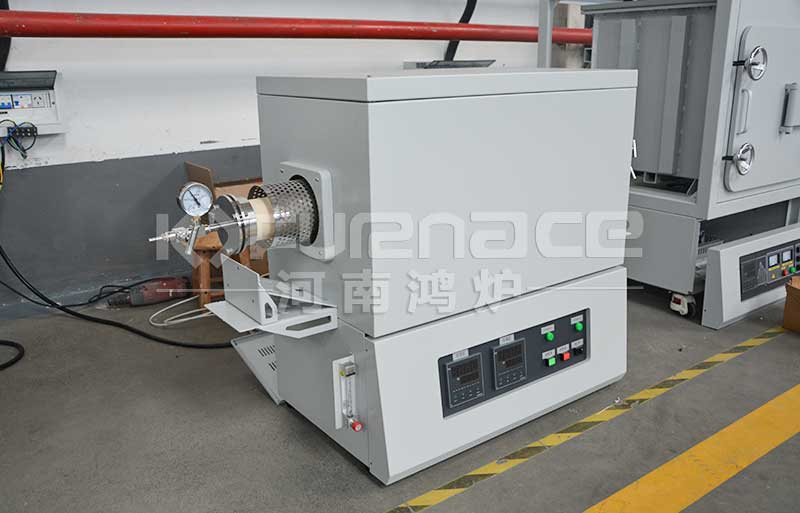

五、技术参数（示例）
以下是一些真空退火管式炉的典型技术参数，具体参数可能因设备型号和制造商而有所不同：

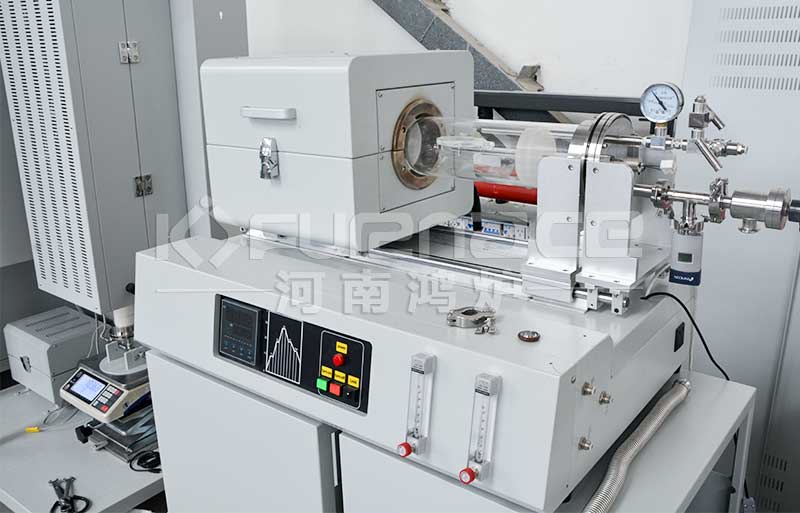

| 炉型 | RTP真空快速退火炉 | 真空退火炉 |
| 最高温度 | 1200℃ | 1200~1700℃ |
| 常用使用温度 | 1100℃以下 | 1100~1600℃ 以下 |
| 控温精度 | ±1℃ | ±1℃ |
| 炉膛材质 | 氧化铝多晶纤维、陶瓷纤维等 | 氧化铝多晶纤维、陶瓷纤维等 |
| 加热元件 | 电阻丝、红外加热 | 电阻丝、硅碳棒、硅钼棒等 |
| 真空度 | 可达10⁻1Pa至10⁻3Pa | |
| 气氛种类 | 氮气、氩气等多种气体，可在真空和多种气氛之间灵活切换 | |
| 炉管尺寸 | 根据设备型号和用户需求定制，常见规格有Φ40mm、Φ60mm、Φ80mm等 | |
| 控制系统 | 智能PID高精度控制，具备自整定功能，可设定多段升降温程序 | |
| 安全保护装置 | 超温保护、漏电保护、气体泄漏检测、真空过压保护等 | |
六、选型建议
①温度范围：常见型号支持1200℃、1400℃、1600℃等，选择时应高于实验所需温度。
②炉管尺寸：根据样品大小选择合适内径（如Φ50mm、Φ80mm等）。
③真空度要求：部分型号支持高真空（10⁻³ Pa），适用于对氧敏感材料。
④温区数量：单温区适用于简单退火，多温区适合梯度加热或复杂工艺。
