保护气氛的烧结炉有哪些炉型分类？

作者:河南鸿炉来源：原创发表时间：2025-08-18 14:02:27

保护气氛的烧结炉是通过精确控制炉内气氛环境（如真空、惰性气体、还原性气体等），防止材料在高温烧结过程中发生氧化、污染或不良反应的设备，在材料科学、新能源、电子通信等领域应用广泛。
以下是常见的保护气氛烧结炉类型及其特点：

一、按炉型结构分类：

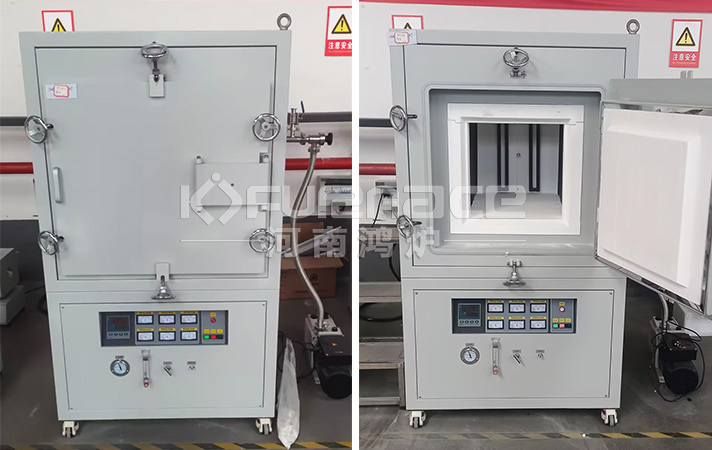

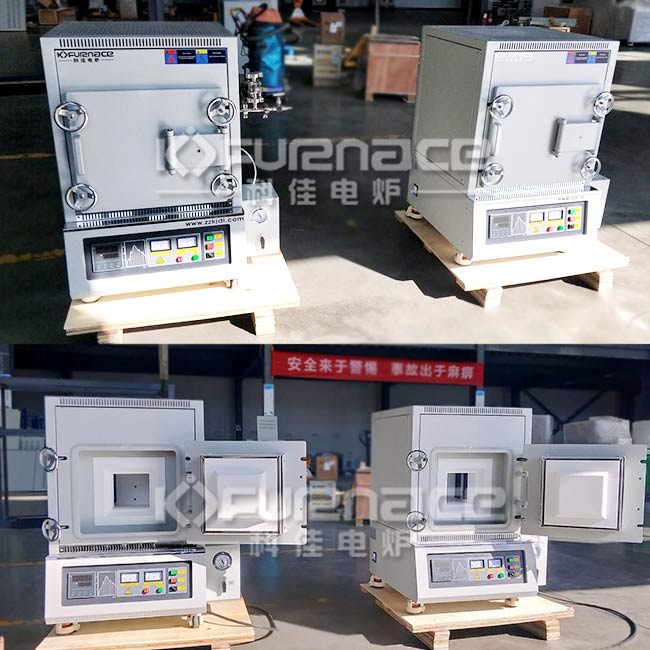

1. 箱式气氛烧结炉

①结构特点：采用密封性良好的箱式结构，炉门、炉顶通常配备高温硅橡胶密封，炉膛设有进出气口，可通入氮气、氩气、氢气等保护气体。
②应用场景：适用于大批量热处理工艺，如陶瓷烧结、金属退火、粉末冶金等。
③优势：
炉膛容积大，可处理较大尺寸或批量材料。
密封性能优异，能有效维持炉内气氛稳定。
操作简便，适用于实验室和工业生产。

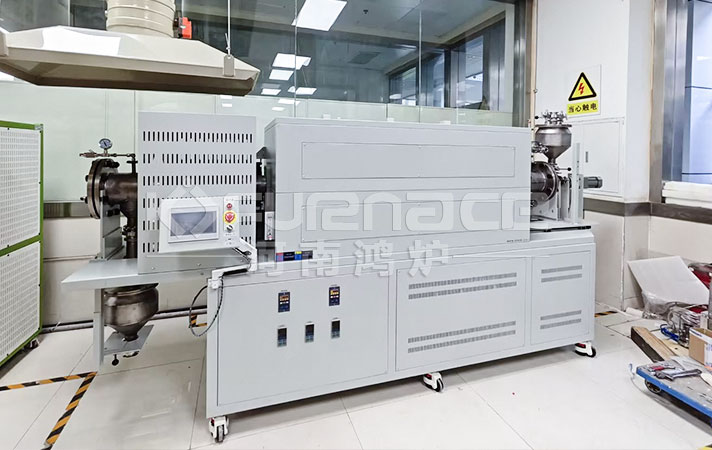

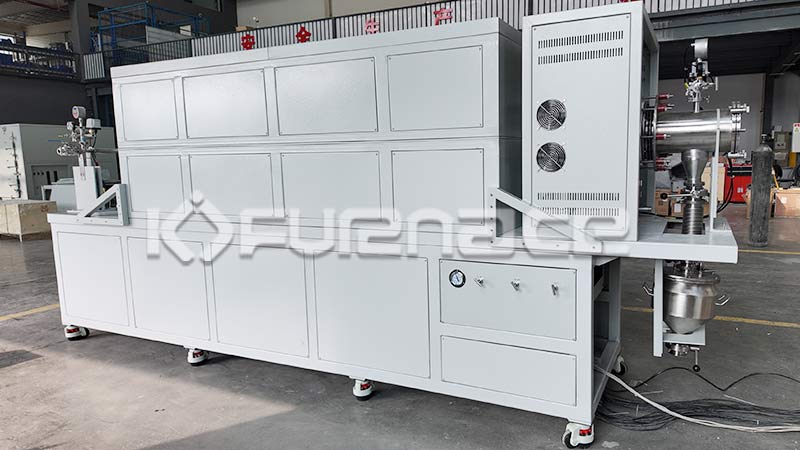

2. 管式气氛烧结炉

①结构特点：以石英管或刚玉管作为炉管，两端用不锈钢法兰密封，配备浮子流量计控制进气流量。
②应用场景：炉膛尺寸较小，通常用于科研实验室。适用于对温度均匀性要求较高的工艺，如纳米材料烧结、薄膜制备等。
③优势：
温场均衡，加热效率高。
结构紧凑，适合高校、科研院所及工矿企业使用。
可通多种保护气体，满足不同实验需求。

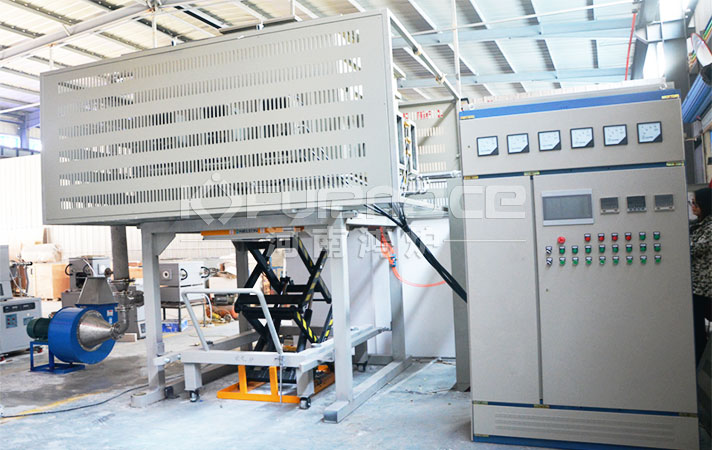

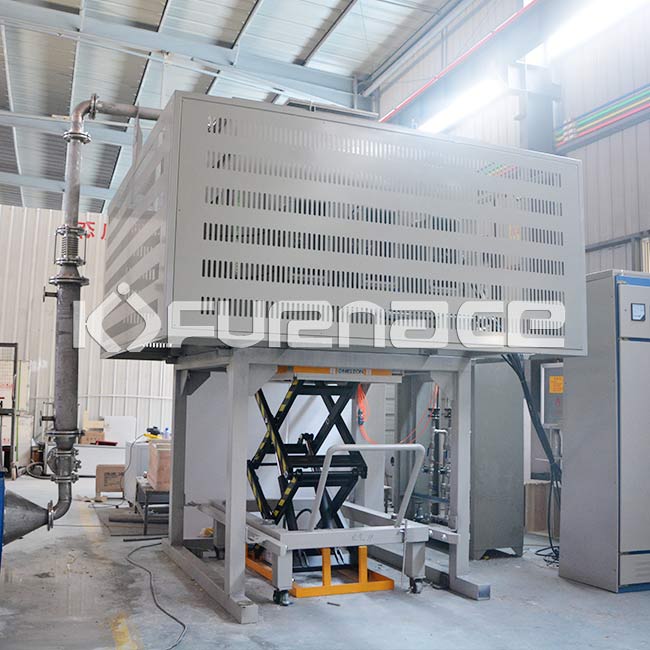

3. 钟罩式气氛烧结炉

①结构特点：炉膛与加热系统分离，通过升降钟罩实现装料与烧结，配备氮气、氢气等保护气体导入系统。
②应用场景：主要用于陶瓷电容器芯片、硬质合金等高温烧结。
③优势：
炉膛气氛纯净，可避免交叉污染。
温度均匀性好，适合精密烧结工艺。
自动化程度高，支持程序化温控与气氛调节。

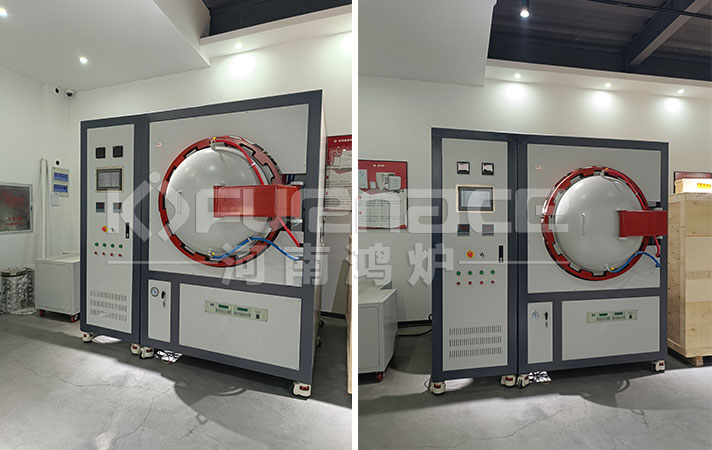

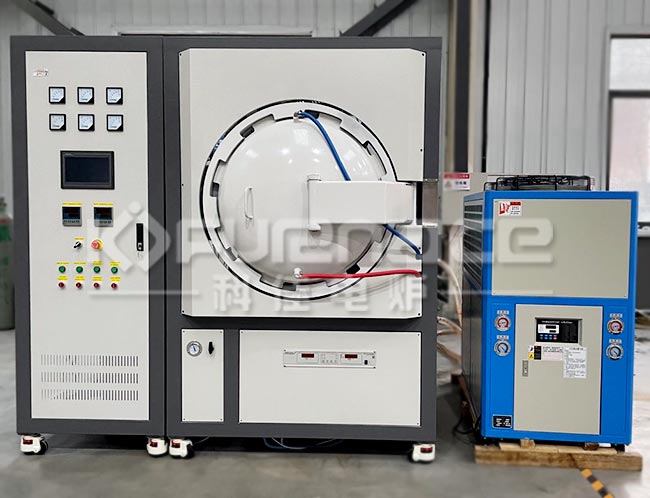

4. 真空烧结炉

①结构特点：在真空环境下进行烧结，可通入惰性气体（如氩气）或反应气体（如氮气）进行气氛保护。
②应用场景：适用于金属材料、陶瓷材料、复合材料等的高纯度烧结。
③优势：
真空环境可有效防止材料氧化，提高产品纯度。
气氛调节灵活，可满足不同材料的工艺需求。
密封性能优异，极限真空度可达6×10⁻³Pa。

二、按气氛类型分类：

1. 氮气保护烧结炉
①结构特点：以氮气作为保护气体，通过质量流量计精确控制氮气流量，炉膛配备氧含量分析仪实时监测气氛。
②应用场景：广泛应用于陶瓷、粉末冶金、新能源材料等领域。
③优势：
氮气成本低，适合大规模工业生产。
可有效防止材料在高温下发生氧化、氮化等不良反应。
控温精度高（±1℃~±2℃），温度均匀性好。

2. 氢气保护烧结炉
①结构特点：以氢气作为还原性保护气体，配备防爆装置和气体泄漏检测系统。
②应用场景：主要用于金属材料（如铜、银）的还原烧结或除气处理。
③优势：
氢气还原性强，可去除金属表面氧化物，提高材料纯度。
适用于高活性金属的高温处理。
安全性设计完善，确保操作安全。

3. 多气氛复合烧结炉
①结构特点：可同时通入多种气体（如氮气+氢气、氩气+甲烷），实现气氛比例的精确控制。
②应用场景：适用于复杂材料体系（如梯度材料、功能陶瓷）的烧结。
③优势：
气氛调节灵活，可模拟多种反应环境。
支持多段程序化温控，满足复杂工艺需求。
适用于新材料研发与高性能材料制备。

二、烧结炉选型建议
①陶瓷材料：箱式、钟罩式、真空气氛炉用于结构陶瓷、功能陶瓷的致密化烧结。
②金属材料：氢气炉用于金属还原，氮气炉用于合金化处理。
③复合材料：多气氛炉用于碳纤维增强陶瓷、金属基复合材料的制备。
④新能源材料：真空炉用于锂离子电池正极材料的烧结，氮气炉用于太阳能电池硅片的热处理。

如需进一步烧结炉选型建议，可提供具体材料类型、温度范围和产能需求。
