立式管式炉的单温区和多温区有哪些区别

作者:河南鸿炉来源：原创发表时间：2025-07-09 09:19:02

立式管式炉的温区设计直接影响温度分布的均匀性、控温精度以及实验或生产的适用性。不同温区结构在加热方式、温度梯度控制、应用场景等方面存在显著差异，以下是详细分析：

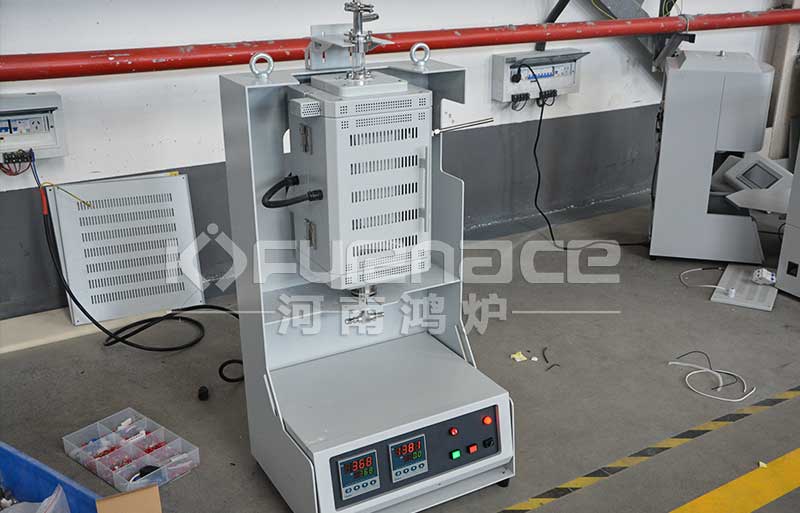

小型单温区立式管式炉点击查看详细参数介绍

一、温区类型及核心区别

1. 单温区

①结构特点：
炉膛内仅设置一个连续加热区域，由单组或多组加热元件（如硅碳棒、电阻丝）均匀分布，实现单一温度场控制。
②温度分布：
理想状态：炉膛内温度均匀，但实际存在轴向（上下）温度梯度，尤其在炉膛较长时，顶部与底部温差可能达数十摄氏度。
优化手段：通过调整加热元件功率密度（如中间密、两端疏）或增加保温层厚度，可缩小温差至±5℃以内（1200℃以下炉型）。
③典型应用：
简单加热、淬火、退火等对温度均匀性要求不高的实验。
需快速升温或降温的场景（如材料热震实验），因单温区响应速度快。

2. 双温区

①结构特点：
炉膛被物理分隔为两个独立加热区域，每个区域配备独立控温系统（如PID控制器+热电偶），可分别设置目标温度。
②温度分布：
分区控温：两个温区可设置不同温度（如一区800℃，二区1200℃），形成温度梯度，适用于需要逐步加热或冷却的工艺。
交界处：两温区交界处可能存在温度过渡区，需通过优化加热元件布局（如交错排列）减少温差。
③典型应用：
晶体生长（如Czochralski法单晶拉制），通过控制温区温度梯度引导晶向。
材料合成（如化学气相沉积，CVD），不同温区分别控制反应物分解与沉积温度。

3. 三温区及以上

①结构特点：
炉膛被划分为三个或更多独立加热区域，每个区域可独立控温，部分高端型号支持温区联动控制（如编程设定温度梯度曲线）。

②温度分布：
多段控温：可实现复杂温度场（如线性梯度、阶梯梯度），满足高精度工艺需求。
热干扰：相邻温区间可能存在热辐射干扰，需通过隔热屏或水冷结构降低影响。

③典型应用：
化学气相沉积（CVD），需精确控制衬底温度分布以实现均匀薄膜沉积。
纳米材料制备，通过多温区控制反应速率与结晶过程。

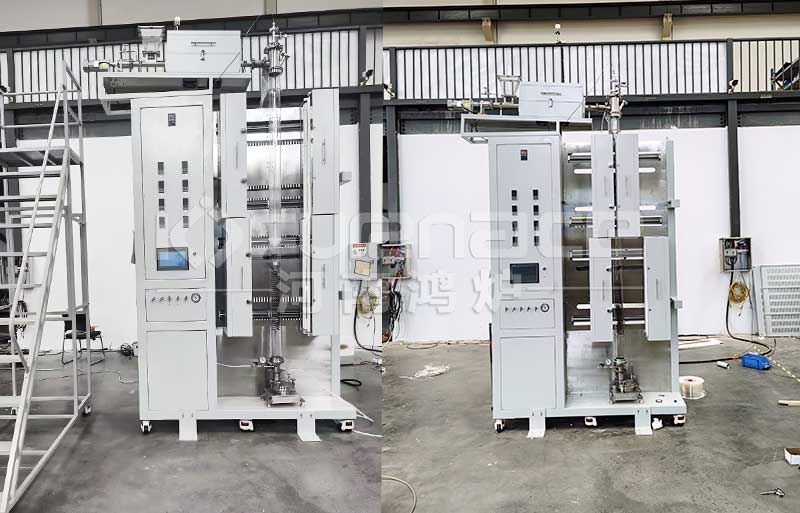

带预热装置六温区立式管式炉点击查看详细参数介绍

二、温区设计对实验的影响

1. 温度均匀性
单温区：均匀性受炉膛长度限制，长炉膛需配合匀温块或旋转样品台改善。
多温区：通过独立控温可局部优化均匀性，但整体温场需通过软件模拟设计加热元件功率分布。

2. 控温精度
单温区：控温精度通常为±1℃，受传感器位置影响较大。
多温区：每个温区独立配备高精度传感器（如B型热电偶），控温精度可达±1℃以下，但系统复杂度增加。

3. 实验灵活性
单温区：适合单一工艺或固定温度程序，扩展性有限。
多温区：可支持多步骤工艺（如先低温脱水再高温烧结），或同时处理不同温度需求的样品。

三、选型建议

①简单实验：
选择单温区炉型，成本低且操作简便。
若需改善均匀性，可加装匀温块或选用短炉膛设计。

②梯度控温需求：
晶体生长或CVD工艺优先选双温区，通过独立控温实现温度梯度。
需复杂温场时（如半导体外延），选择三温区及以上型号。

③高精度要求：
优先选择配备欧陆仪表或类似高精度控制器的型号，并确认传感器类型（如B型热电偶优于K型）。
多温区炉型需关注温区间热干扰，选择带隔热屏或水冷结构的型号。

④预算与维护：
多温区炉型成本显著高于单温区，且维护复杂度增加（如需定期校准多个传感器）。
若预算有限，可通过外接温度控制器升级单温区炉型，实现部分多温区功能。

立式管式炉的温区设计灵活，可根据实验需求选择合适配置，以满足不同材料和工艺的要求。
