高温管式炉外接真空泵的连接方式

作者:河南鸿炉来源：原创发表时间：2025-06-18 13:56:55

高温管式炉外接真空泵的连接方式需要确保系统的密封性和操作的安全性。以下是详细的连接步骤和注意事项：

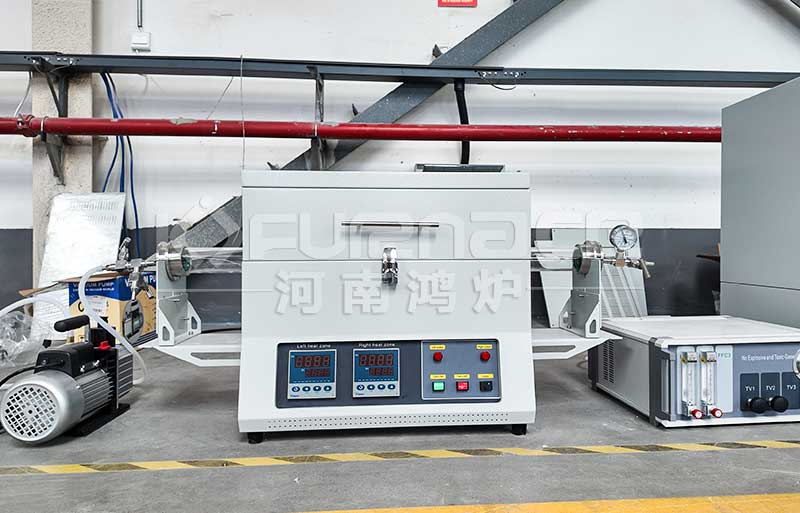

外接旋片真空泵的实验管式炉点击下图查看详细参数

1. 连接前的准备

检查设备：确保管式炉和真空泵的状态良好，所有连接部件无损坏。
准备材料：准备好所需的连接管道、密封件、法兰等配件。

2. 连接步骤

①连接真空泵：
将真空泵的进气口通过管道连接到管式炉的出气口。通常使用KF25卡箍及波纹管进行连接，确保连接牢固。
确保连接管道的密封性，使用密封胶或密封垫片防止漏气。

②安装气阀：
在连接管道上安装气阀，用于控制气体的流动。通常在真空泵和管式炉之间安装一个三通阀门，一端连接真空泵，一端连接管式炉的出气口。
气阀应安装在易于操作的位置，方便在需要时快速打开或关闭。

③连接气体管道：
将管式炉的进气口连接到气体供应源，如气瓶或气体发生器。气体管道应使用耐高温、耐腐蚀的材料，如聚四氟乙烯管。
气体管道应通过减压阀连接到气瓶，确保气体压力在安全范围内。

④安装压力传感器：
在管式炉的出气口处安装压力传感器，用于实时监测炉内气压。
压力传感器应连接到控制机构，以便在气压达到设定值时自动控制真空泵的启停。

⑤连接控制机构：
将真空泵、气阀、压力传感器等设备连接到控制机构，如PLC或工业电脑。
通过控制机构设置气压设定值和操作程序，实现自动化控制。

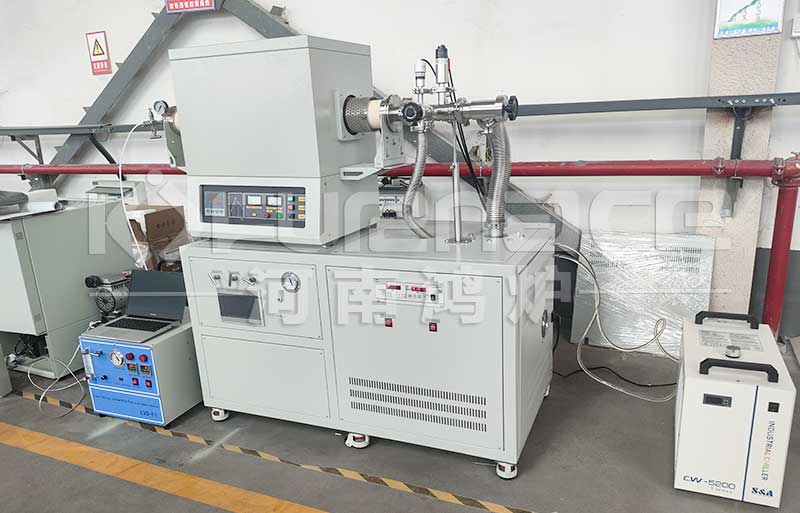

真空气氛CVD炉点击下图查看详细介绍

3. 注意事项

①密封性检查：
在连接完成后，进行密封性检查，确保没有漏气现象。

②操作安全：
在操作过程中，注意避免直接接触高温部件，防止烫伤。

③定期维护保养：
定期对管式炉和真空泵进行维护保养，包括更换加热元件、清洁真空系统、检查电源线等，以确保设备的正常运行和使用寿命。

④监控压力变化：
在抽真空过程中，需密切关注压力表的读数，避免压力变化过快对设备造成损害。同时，根据实验需求选择合适的真空度，避免过高或过低的真空度对实验造成影响。

通过上述连接方式，可以确保高温真空管式炉与真空泵之间的连接安全可靠，提高实验和生产的效率。
