管式炉(管式加热炉)控制系统中的pv,sv指什么?

作者:科佳电炉 来源:原创 发表时间:2024-04-19 09:07:11

管式炉(管式加热炉)的控制系统中,通常会出现PV和SV这两个参数:bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
PV:PV是Process Variable的缩写,表示过程变量。在管式炉中,PV指实际测量到的加热炉内部的温度或其他物理量。bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
SV:SV是Set Value的缩写,表示设定值。在管式炉中,SV通常指的是用户设定的期望温度或其他参数值。bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
在高温管式炉不同的操作阶段,PV和SV代表的参数是不同的,下面就分别介绍一下:bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
开机初始阶段:“SV”闪动显示‘STOP’表示程序处于停止状态,SV”显示‘HOLD’表示程序处于暂停状态。bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
运行切换阶段:bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
① 在初始状态下,按键1秒切换至程序段运行状态,(PV 显示 STEP,SV表示正在运行的温度段)bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
② 再按键1秒切换至该段的设定时间,PV显示设定的时间,SV显示已经运行的时间。bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③ 再按键一秒返回基本状态。bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
参数设置阶段:bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
① 在基本状态下,按键约2秒仪表进入参数设置状态并显示性能参数M5的设定值。bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
② 在性能参数M5的状态下按键1秒,仪表将依次显示各现场参数,采用三键可以修改各性能参数值。(出厂前各性能参数已经配置好,无特殊要求一般无需改动)bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③ 按​​​​​​​键约2秒,可返回显示上一参数。bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
④ 先按​​​​​键再接着再按键可退出参数设置状态。如果没有按任何操作键,约30秒钟后会自动退出参数设置状态。

bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司

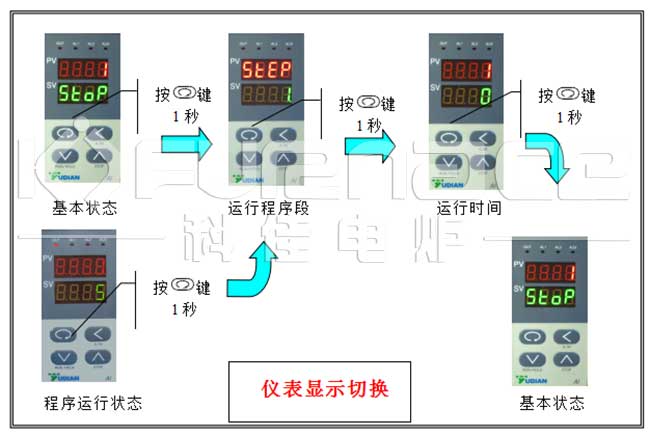

管式炉仪表显示切换图示bUo高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
