实验电炉智能温度控制器常用设置功能

作者:科佳电炉 来源:原创 发表时间:2014-09-01 10:08

PV启动(PVST)
    控制器启动时,一般是从程序设置的起始点开始执行(起始点由参数设置决定),而实际上当前温度实际值,大多数情况下都大于设定的起始点。若从程序设置的起始点开始,需要经过一定时间,才能执行到与当前的温度实际值一致,这样就势必要浪费时间,利用PV启动方式就可以解决这一问题。PV启动又称为伺服跟踪,与此作用相似的还有热启动(Hot Start)方式,就是把当前温度实际值作为程序起始点。也就是说,当程序运行时,控制器根据测量到的实际温度值,自动寻找程序对应的设定点,并作为程序运行的起点,开始执行程序。
    在图一所示的例子中,程序起始温度为200C,而炉子实际温度值为1000C ,假如从20℃升温到10090需要30 min . PV启动生效后,程序便从100℃开始执行,运行时间自动设置为30min,相当于节约了30min时间。使用PV启动工作方式,则必须保证第一个程序段起始点的设定值小于当前实际测M值,才能使控制温度跟踪设定值的变化。有的控制器可能没有这种限制,只要测量值在程序设置范围内,就可以从任意程序段开始启动。

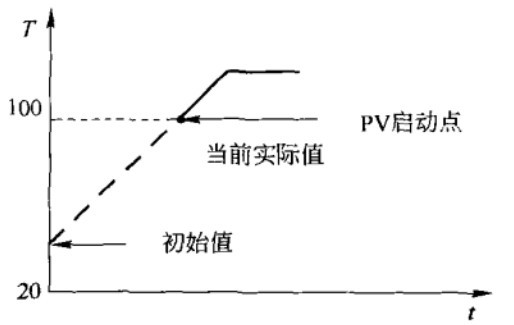

图一:pv启动
准备(Ready)
    在启动程序、意外停电重新开机或者是人为修改设定时,需要继续运行程序,此时过程变量的测量值与设定值可能不等,如果偏差大于设置的正(负)偏差报警值,控制器运行也不立即报警,而是利用控制器的准备功能,程序暂停计时,先将实测值与设定值误差调节到小于偏差报警后才启动程序。准备功能可保证跟踪程序曲线,但由于有准备时间而使得运行时间可能增加。准备功能和PV启动基本相同,设置了PV启动,则就不需要再设置准备功能。通过设置参数使准备功能生效。准备时间而使得运行时间可能增加。准备功能和PV启动基本相同,设置了PV启动,则就不需要再设置准备功能。通过设置参数使准备功能生效。

等待和恢复

等待(Wait)
    等待是控制器的一种控制功能,只有通过参数设置激活了“等待”功能,在程序运行中才会生效。例如,在工艺程序中设置了事件,如时
间事件、外部事件等,一旦这些事件被激活,而且“等待”功能生效,程序就将一直等待,直到事件无效后,即执行完事件,才继续执行程序或开始运行下一个程序段。在等待期间相当于附加了一个保温程序段,如图二所示。

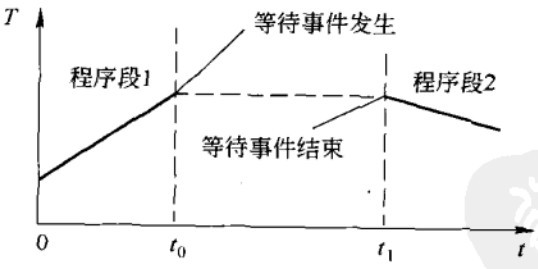

图二:程序等待
掉电恢复(Power Fail Recovery)
    程序运行过程中发生了控制器掉电事件,若要重新启动,可以在程序中设置掉电恢复功能,其中包括:
    (1)程序将从掉电时最后一个设定点开始运行,这将使电源满负荷运行一段时间,以便在短时间内使控制对象的温度达到掉电时的值。
    (2)将过程变量变化的斜率恢复到掉电前的控制器运行曲线的斜率。
    采用哪种恢复方式应根据控制对象的特点而定,前者可能会引起温度的波动,但能缩短加热时间,而后者虽然能减小温度的波动,但增
加了加热时间。

中断、跳步、测试

中断
    中断是指中止工艺程序的执行,控制输出恢复到初始状态,而不是像保持功能那样使输出量保持当前状态不变。使用中断功能停止程序后,还可以从中断点继续执行程序,这一点与复位功能不同,复位功能只能从程序起点开始执行程序。
跳步
    在程序执行过程中,有时会根据加热工艺的需要,跳过不需要执行的程序段,就用到控制器的跳步功能。控制器的跳步功能分为程序段跳步和时间跳步。程序段跳步有两种方式,一是从当前运行程序段跳到下一个程序段,如图三所示,在t。时刻程序段跳步生效,直接跳到下一段执行;二是从第1程序段开始,连续地跳过程序段,而不是从一个工艺程序的中间跳过某些程序段。

图三:按程序段跳步
    时间跳步是指跳过一定的时间间隔执行程序,这个时间间隔有两种设置方法,一种是从工艺程序开始计算的时间间隔;另一种是从某段开始计算的时间间隔,如图四所示,在第2程序段跳过设定时间(t1-to);具体采用哪种方法由控制器本身决定。

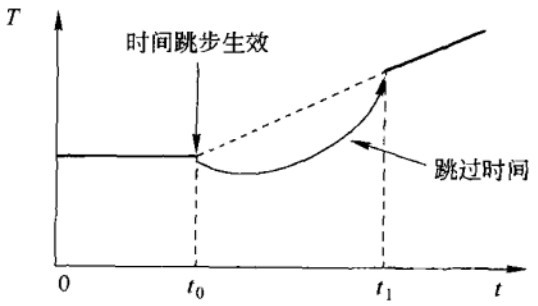

图四:按时间跳步
测试
    程序测试又称为快速执行,在工艺程序正式执行之前,运用测试功能其目的是检验程序运行的正确性。程序测试的速度可由参数设置。执行测试功能将关闭控制器输出,只有状态显示。下面一些情况可以用到程序的测试功能:
    (1)检验一个工艺程序的正确性。
    (2)在一个工艺程序中设置了事件,检验事件的启动和关闭。
    (3)在程序中使用了连接功能,即把几个工艺程序连接在一起,检验连接的正确性。
    (4)在程序中使用了循环功能,检验程序循环是否正确。
